三、解答题(共34分)
22（9分）按下列要求作图：

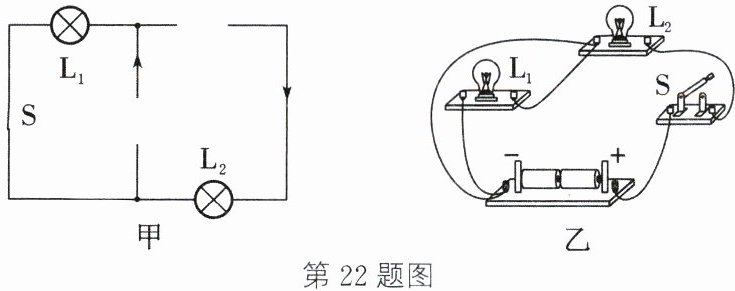

（1）根据电流的流向在图甲中添加电流表和电源的符号，使电路成为并联电路。
（2）如图乙所示，要使两灯并联，开关控制两灯，请你用笔在图中需改动的导线上画“×”，并画出正确的连接线（要求：只能改变一处接线点，导线不许交叉）。

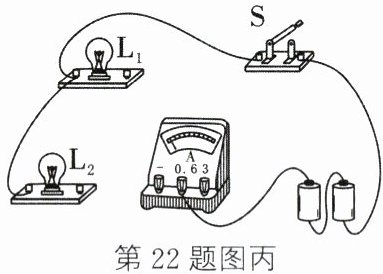

（3）如图丙所示，实物图中少了两根导线。请用笔画线代替导线补上，补上后要求：灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都能发光，且电流表只测量通过$\mathrm{L}_{2}$的电流，开关控制$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的通断。（导线不能交叉）
第22题图丙
答案：22.(1)如图甲所示
(2)如图乙所示

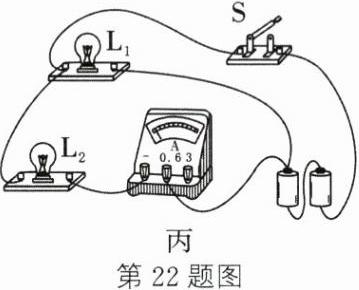

(3)如图丙所示
23 (11分)如图所示的电路中，当$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$接$a$时，电流表的示数是$0.3\ \mathrm{A}$。
（1）求此时通过灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流。
（2）当$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$接$b$时，电流表的示数为$0.2\ \mathrm{A}$，求通过灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流。
（3）当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$接$a$时，电流表的示数为$0.9\ \mathrm{A}$，此时通过灯$\mathrm{L}_{1}$的电流为$600\ \mathrm{mA}$，求通过灯$\mathrm{L}_{2}$的电流。
答案：23. (1) 当S₁断开、S₂接a时，电流从电源正极出发经灯L₂、电流表回到电源负极，灯L₁中无电流通过，故通过灯L₁的电流为0，通过灯L₂的电流为0.3 A
(2) 当S₁断开、S₂接b时，灯L₁、L₂串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯的电流均为0.2 A
(3) 当S₁闭合、S₂接a时，灯L₁、L₂并联，电流表测干路中的电流，I=0.9 A，通过L₁的电流I₁=600 mA=0.6 A，根据并联电路的电流规律I=I₁+I₂可得，此时通过灯L₂的电流I₂=I-I₁=0.9 A-0.6 A=0.3 A
