17 如图所示的电路中,闭合开关后电流方向是由
C
(A/C)到B,闭合开关瞬间两灯
能
(能/不能)同时发光。若电源电压为6 V,灯$\mathrm{L}_{1}$两端的电压为2 V,通过$\mathrm{L}_{1}$的电流为0.3 A,则通过$\mathrm{L}_{2}$的电流为
0.3
A,$\mathrm{L}_{2}$两端的电压为
4
V。
答案：17.C 能 0.3 4
18 如图所示,只闭合开关
S₂
,灯泡L和电铃串联;只闭合开关
S₁、S₃
,灯泡L和电铃并联;闭合开关
S₁、S₂、S₃
,会烧坏电源和导线。
答案：18.S₂ S₁、S₃ S₁、S₂、S₃
19 如图所示,当开关闭合时,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是
并
联的,电流表$\mathrm{A}_{1}$测的是通过
L₁
的电流,电流表$\mathrm{A}_{2}$测的是
干路
的电流,电压表测量的是
电源(或L₁;或L₂)
两端的电压。
答案：19.并 L₁ 干路 电源(或L₁;或L₂)
20 实验室有甲、乙两只灯泡，甲灯泡标有“15 V 0.6 A”字样，乙灯泡标有“10 V 1 A”字样。
（1）甲灯泡正常工作时的电压为________V。
（2）把甲、乙两只灯泡串联起来，该串联电路允许流过的最大总电流为________A。
（3）把它们并联起来，该并联电路两端允许加的最高总电压为________V。
答案：20.(1)15 (2)0.6 (3)10

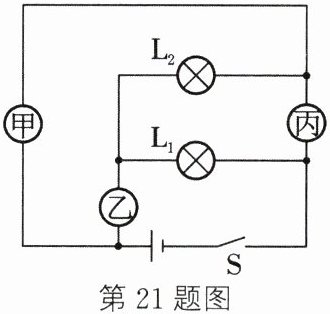

21 如图所示电路，电源电压为3 V，甲、乙、丙为电流表或电压表，闭合开关S，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$正常发光。小明在记录电表示数时漏记了单位，三表示数分别为3、1.4和2.2。
（1）电源至少由
2
节新干电池
串
联组成。
（2）若两灯串联，$\mathrm{L}_{1}$两端电压为0.8 V，则甲表的示数为
1.4 A
（要注明单位），$\mathrm{L}_{2}$两端电压为
2.2
V。
（3）如果两灯并联，那么甲表示数为
3 V
（要注明单位），通过$\mathrm{L}_{2}$的电流为
1.4
A。
答案：21.(1)2 串 (2)1.4 A 2.2 (3)3 V 1.4
