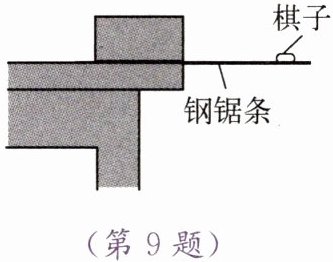

9. (无锡)如图所示,将钢锯条固定在桌面边缘处,将棋子放在钢锯条的端部,然后用手将钢锯条的端部压下一段距离。松手后,棋子会被弹起一定的高度,此过程中,钢锯条的弹性势能转化为棋子的
重力
势能。增加钢锯条下压的距离,发现棋子被弹起的高度增加,实验表明,物体的
弹性形变
越大,它的弹性势能就越大。
答案：9.重力 弹性形变
10. (扬州)某款手机采用向外折叠、可弯曲的屏幕,屏幕材料具有的特性是
柔韧性较好
。给手机充电是把
电
能转化为化学能。手机采用双电池结构,电池总容量可达$4500\ mA· h$,可以在$30\ min$内快速充电$80\%$,则充电电流为
7.2
$ A$。
答案：10.柔韧性较好 电 7.2

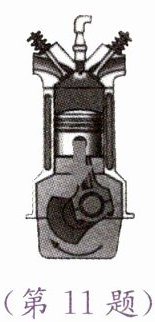

11. (扬州)如图所示是汽油机的
做功
冲程。压缩冲程通过
做功
的方式增加燃气的内能。设某汽油机的转速为$3000\ r/min$,则$1\ s$内汽油机对外做功
25
次。
答案：11.做功 做功 25

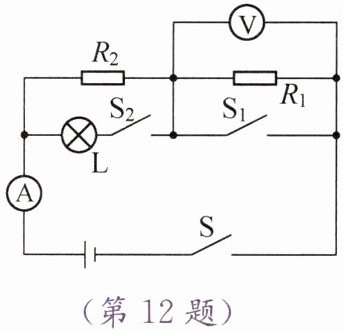

12. (南京)如图所示,电源电压恒定,$R_1$、$R_2$为定值电阻,$R_2=20\ \Omega$,灯泡$L$标有“$6\ V\ 3\ W$”字样。
(1) 当$S$、$S_1$、$S_2$都闭合时,灯泡$L$正常发光,电流表示数为
0.8
$ A$,电路消耗的总功率为
4.8
$ W$。
(2) 当$S$闭合,$S_1$、$S_2$断开时,电压表示数为$2\ V$,则$R_1$的阻值为
10
$\Omega$,通电$1\ min\ R_1$产生的热量是
24
$ J$。
答案：12.(1)0.8 4.8 (2)10 24
解析：
(1)
解：当$S$、$S_1$、$S_2$都闭合时，$R_2$与$L$并联，电流表测干路电流。
灯泡正常发光，电源电压$U=U_L=6\ V$。
灯泡电流$I_L=\frac{P_L}{U_L}=\frac{3\ W}{6\ V}=0.5\ A$。
$R_2$电流$I_2=\frac{U}{R_2}=\frac{6\ V}{20\ \Omega}=0.3\ A$。
电流表示数$I=I_L+I_2=0.5\ A+0.3\ A=0.8\ A$。
总功率$P=UI=6\ V×0.8\ A=4.8\ W$。
(2)
解：当$S$闭合，$S_1$、$S_2$断开时，$R_1$与$R_2$串联，电压表测$R_1$电压$U_1=2\ V$。
$R_2$电压$U_2=U-U_1=6\ V-2\ V=4\ V$。
电路电流$I'=\frac{U_2}{R_2}=\frac{4\ V}{20\ \Omega}=0.2\ A$。
$R_1=\frac{U_1}{I'}=\frac{2\ V}{0.2\ A}=10\ \Omega$。
$R_1$产生热量$Q=I'^2R_1t=(0.2\ A)^2×10\ \Omega×60\ s=24\ J$。
(1) $0.8$；$4.8$
(2) $10$；$24$

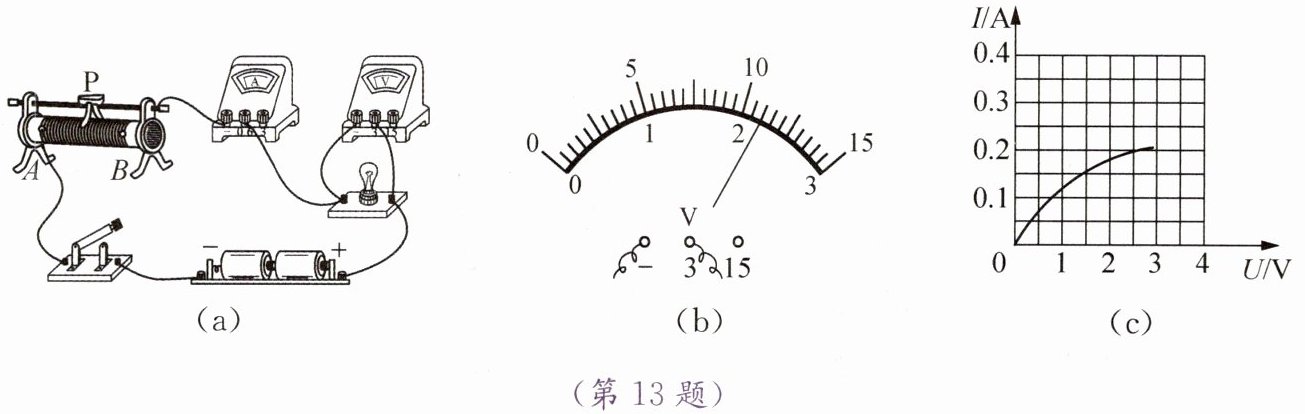

13. (扬州)图(a)是“测量灯泡电功率”的实验电路(灯泡标有“$2.5\ V$”字样)。
(1) 如图(a)所示,正确连接电路后,闭合开关,小明发现无论怎样调节滑动变阻器,灯泡都不亮,电流表无示数,电压表有示数,则电路故障可能是
灯泡断路
。
(2) 排除故障后,移动滑片$P$到某一位置时,电压表示数如图(b)所示,为了继续完成实验,应将滑片$P$向
A
端移动。小明根据实验所测的数据,作出如图(c)所示的图像,则灯泡的额定功率为
0.5
$ W$。
(3) 测量结束后,小明应先
断开开关
,然后拆除
电源
上的导线,再拆除其他导线。
(4) 小明对本实验进行了拓展思考,以下探究活动用该实验装置中的器材不能完成的是 (
D
)
A. 测量灯泡的电阻
B. 探究串联电路电流的特点
C. 探究串联电路电压的特点
D. 探究电流与电压的关系
答案：13.(1)灯泡断路 (2)A 0.5 (3)断开开关 电源 (4)D
