14. (南京)有两只阻值未知的定值电阻$R_1$、$R_2$。

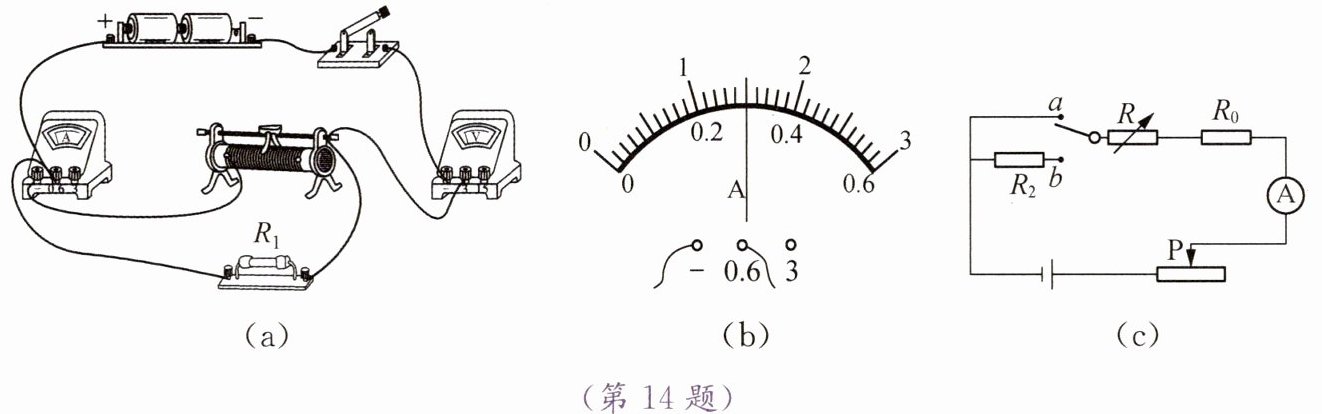

(1) 图(a)是用伏安法测$R_1$阻值的实物电路,电源电压恒为$3\ V$,滑动变阻器最大阻值为$10\ \Omega$。

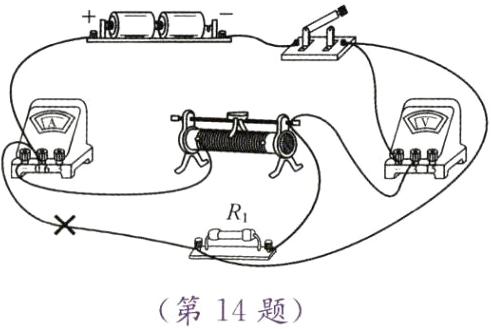

① 图(a)中有一根导线连接错误,请在该导线上画“×”,并在图上改正(所画的导线用实线表示且不能交叉)。
② 改正电路后,闭合开关,发现无论怎样移动滑动变阻器滑片,两电表均无示数,其原因可能是(填字母)。
A. 滑动变阻器断路
B. $R_1$断路
C. $R_1$短路
③ 故障排除后,正确操作实验器材,移动滑片,当电压表示数为$1.2\ V$时,电流表示数如图(b)所示,则待测电阻$R_1=$$\Omega$。

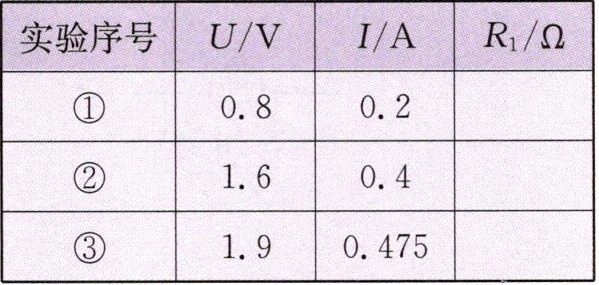

④ 现有右表所示三组数据,分析数据可知,不可能通过以上实验获得的数据有(填序号)。
(2) 图(c)是能巧测$R_2$阻值的实验电路。图中$R$为电阻箱,$R_0$为定值电阻(阻值未知),要求仅利用电阻箱读数表达$R_2$的阻值,请在空白处填上适当内容。
① 将开关接$a$,调节电阻箱和滑动变阻器滑片$P$至适当位置,记下。
② 将开关接$b$,调节,保持不变,记下。
③ 则$R_2=$。

15. (盐城)小华做“测量灯泡的电功率”实验,探究灯泡亮度与电功率的关系。电源电压为$4\ V$,保持不变,灯泡额定电压为$2.5\ V$,滑动变阻器标有“$20\ \Omega\ 1\ A$”字样。

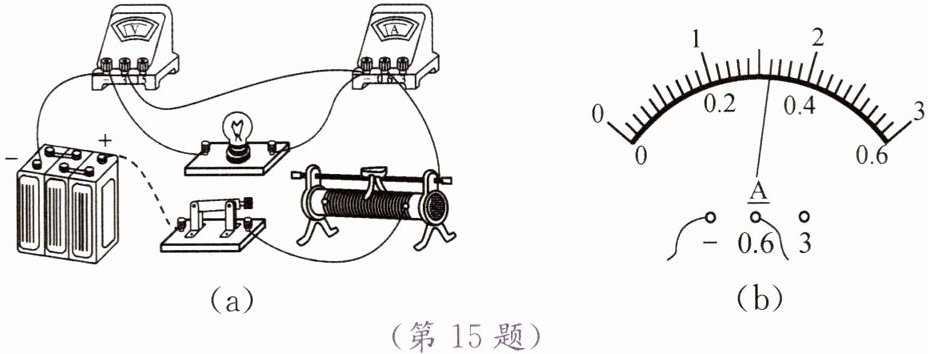

(1) 图(a)所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路,请指出图中在器材操作上存在的不妥之处:。

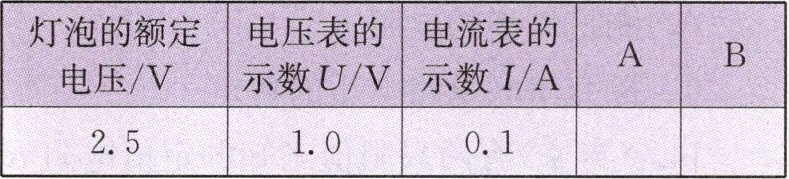

(2) 右表是记录与处理实验数据的表格(部分),表中$A$和$B$处内容是和。
(3) 实验中测出灯泡在$U=2.0\ V$时的功率后,要测量其额定功率,滑动变阻器的滑片应向移动;当电压表的示数达到额定电压时,电流表的示数如图(b)所示,则灯泡的额定功率为$ W$。
(4) 小明认为(2)中表格内数据不是真实的,小明的观点(选填“正确”或“错误”),理由是:。
