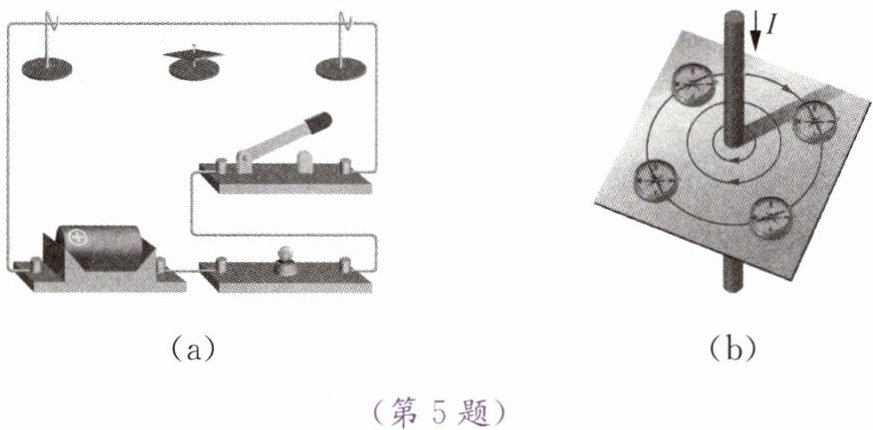

5. 如图(a)所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行。
(1) 接通电路，观察到小磁针偏转;对调电源的正负极再接通电路，发现小磁针偏转方向发生改变。实验表明：
通电导线(电流)
周围存在
磁场
，其方向与
电流方向
有关。这种现象称为
电流的磁效应
，它是丹麦物理学家
奥斯特
在1820年首先发现的。
(2) 研究表明，通电直导线周围的磁场分布如图(b)所示，在垂直于通电直导线的平面内，它的磁感线是以电流为中心的一系列同心圆。在图(a)实验中，若仅将直导线架在小磁针的下方，其他不变，则接通电路时小磁针偏转的方向与原来相比
改变
(选填“改变”或“不改变”)。
答案：5．(1)通电导线(电流) 磁场 电流方向 电流的磁效应 奥斯特 (2)改变

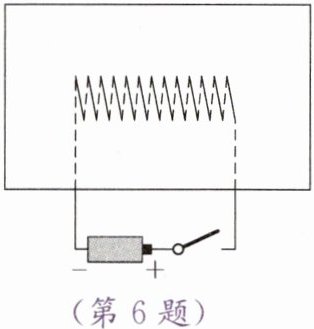

6. 如图所示为探究通电螺线管周围磁场的实验装置。为判断通电螺线管周围各点的磁场方向，接通电路，可将
小磁针
放在螺线管周围的不同位置，观察
小磁针静止时N极的指向
。 实验时，将连接电池正、负极的接线对调，再做一次，这是为了研究
通电螺线管周围的磁场方向与电流方向
的关系。实验表明，通电螺线管周围的磁场与
条形
磁体周围的磁场相似。
答案：6．小磁针 小磁针静止时N极的指向 通电螺线管周围的磁场方向与电流方向 条形

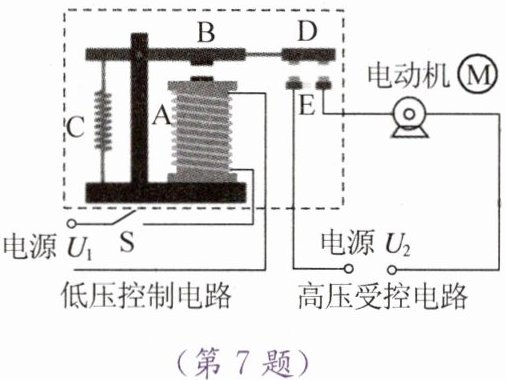

7. 如图所示是电磁继电器的结构示意图。图中有两个电路：一是控制电路，由低压电源$U_1$、
电磁铁 A
、
衔铁 B
和开关S组成;二是受控电路，由高压电源$U_2$、
电动机Ⓜ
和电磁继电器的
触点 D、E
组成。
工作原理：闭合低压控制电路中的开关 S，线圈中的电流产生
磁场
，使衔铁受到
磁力(吸引力)
，受控电路
闭合
(选填“闭合”或“断开”)，电动机
正常
(选填“正常”或“停止”)工作;断开低压控制电路中的开关 S，线圈中
无
(选填“有”或“无”)电流，受控电路
断开
(选填“闭合”或“断开”)，电动机就
停止
(选填“正常”或“停止”)工作。
利用电磁继电器可以用
低电压
、
弱电流
的控制电路来控制
高电压
、
强电流
的受控电路。
答案：7．电磁铁 A 衔铁 B 电动机Ⓜ 触点 D、E 磁场 磁力(吸引力) 闭合 正常 无 断开 停止 低电压 弱电流 高电压 强电流
