6. 两只小灯泡,甲标有“$ 10 V \quad 10 W $”,乙标有“$ 6 V \quad 3 W $”,为保证电路安全,把它们串联在电路中,电路两端允许加的最大电压为
11
$ V $;若将它们并联在电路中,电路的总功率最大为
6.6
$ W $。(不考虑温度对灯丝电阻的影响)
答案:6. 11 6.6
解析:
串联电路最大电压
1. 计算甲灯额定电流:$I_{甲额}=\frac{P_{甲额}}{U_{甲额}}=\frac{10\,W}{10\,V}=1\,A$
2. 计算乙灯额定电流:$I_{乙额}=\frac{P_{乙额}}{U_{乙额}}=\frac{3\,W}{6\,V}=0.5\,A$
3. 串联电路电流取最小值:$I=I_{乙额}=0.5\,A$
4. 计算甲灯电阻:$R_{甲}=\frac{U_{甲额}^{2}}{P_{甲额}}=\frac{(10\,V)^{2}}{10\,W}=10\,\Omega$
5. 计算乙灯电阻:$R_{乙}=\frac{U_{乙额}^{2}}{P_{乙额}}=\frac{(6\,V)^{2}}{3\,W}=12\,\Omega$
6. 总电阻:$R=R_{甲}+R_{乙}=10\,\Omega+12\,\Omega=22\,\Omega$
7. 最大电压:$U=IR=0.5\,A×22\,\Omega=11\,V$
并联电路最大总功率
1. 并联电路电压取最小值:$U=U_{乙额}=6\,V$
2. 甲灯实际功率:$P_{甲实}=\frac{U^{2}}{R_{甲}}=\frac{(6\,V)^{2}}{10\,\Omega}=3.6\,W$
3. 乙灯实际功率:$P_{乙实}=P_{乙额}=3\,W$
4. 总功率:$P=P_{甲实}+P_{乙实}=3.6\,W+3\,W=6.6\,W$
11 6.6

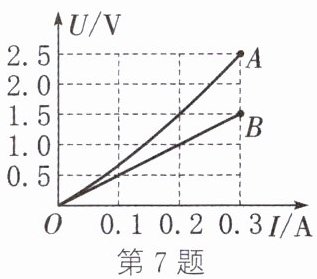

7.(2025·达州)如图所示为定值电阻 $ R $ 和灯泡 $ L $ 的 $ U-I $ 图像,灯泡 $ L $ 额定电压为 $ 2.5 V $。将两用电器串联在电源两端,灯泡 $ L $ 正常发光。下列说法正确的是 (
B
)

A.电源电压为 $ 2.5 V $
B.灯泡 $ L $ 的额定功率为 $ 0.75 W $
C.定值电阻 $ R $ 与灯泡 $ L $ 的功率之比为 $ 5:3 $
D.灯泡 $ L $ 的 $ U-I $ 图像为图线 B
答案:7. B
解析:
解:
灯泡L额定电压为2.5V,正常发光时,由图像知通过灯泡的电流$I_{L}=0.3A$,其额定功率$P_{L}=U_{L}I_{L}=2.5V×0.3A=0.75W$,B正确。
串联电路电流处处相等,此时通过定值电阻R的电流$I_{R}=I_{L}=0.3A$,由图像知R两端电压$U_{R}=1.5V$,电源电压$U=U_{L}+U_{R}=2.5V + 1.5V=4V$,A错误。
定值电阻R的功率$P_{R}=U_{R}I_{R}=1.5V×0.3A=0.45W$,功率之比$P_{R}:P_{L}=0.45W:0.75W=3:5$,C错误。
灯泡电阻随温度变化,其U-I图像为非线性,图线A为灯泡L的图像,D错误。
答案:B
8. 如图所示,电源电压保持不变,小灯泡 $ L_1 $、$ L_2 $ 上均标有“$ 12 V \quad 6 W $”字样(设小灯泡的电阻不变)。当闭合开关 $ S_1 $、$ S_2 $ 时,小灯泡 $ L_1 $ 正常发光;当闭合开关 $ S_1 $、断开开关 $ S_2 $ 时,小灯泡 $ L_1 $ 的功率是 (
A
)

A.$ 1.5 W $
B.$ 3 W $
C.$ 6 W $
D.$ 12 W $
答案:8. A
解析:
解:
1. 计算灯泡电阻:由 $P = \frac{U^2}{R}$ 得,$R = \frac{U^2}{P} = \frac{(12\,V)^2}{6\,W} = 24\,\Omega$,故 $R_1 = R_2 = 24\,\Omega$。
2. 闭合 $S_1$、$S_2$ 时,$L_2$ 短路,电路中只有 $L_1$,因 $L_1$ 正常发光,电源电压 $U = 12\,V$。
3. 闭合 $S_1$、断开 $S_2$ 时,$L_1$ 与 $L_2$ 串联,总电阻 $R_{总} = R_1 + R_2 = 48\,\Omega$,电路电流 $I = \frac{U}{R_{总}} = \frac{12\,V}{48\,\Omega} = 0.25\,A$。
4. $L_1$ 的功率:$P_1 = I^2 R_1 = (0.25\,A)^2 × 24\,\Omega = 1.5\,W$。
A
9. 如图,电源电压为 $ 9 V $,定值电阻 $ R_1 $ 为 $ 6 \Omega $,电流表的量程为 $ 0 \sim 3 A $,电压表的量程为 $ 0 \sim 15 V $,滑动变阻器 $ R_2 $ 标有“$ 20 \Omega \quad 2 A $”字样。闭合开关,在不损坏电路元件的情况下,下列判断正确的是 (
D


A.通过电阻 $ R_1 $ 的电流为 $ 1.0 A $
B.变阻器 $ R_2 $ 接入电路的最小阻值为 $ 4.5 \Omega $
C.电压表的示数变化范围为 $ 4.5 \sim 9 V $
D.变阻器 $ R_2 $ 功率的变化范围为 $ 4.05 \sim 13.5 W $
答案:9. D

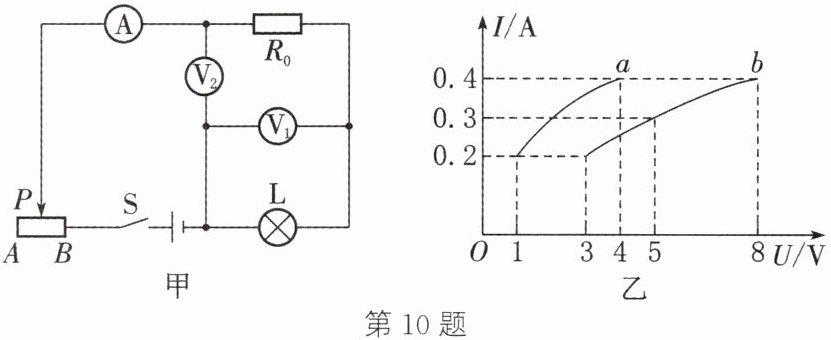

10.(2025·泰州一模)如图甲所示,电源电压保持不变,灯泡 $ L $ 的额定电流为 $ 0.3 A $,闭合开关 $ S $,调节滑片 $ P $ 从一端滑至另一端的过程中,电流表示数与两个电压表示数的关系图像如图乙所示,在此过程中灯泡不会烧坏,下列说法中正确的是 (
D
)

A.电源电压为 $ 12 V $
B.滑动变阻器的最大阻值是 $ 20 \Omega $
C.灯 $ L $ 的额定电压是 $ 2.5 V $
D.灯 $ L $ 的额定功率是 $ 0.6 W $
答案:10. D

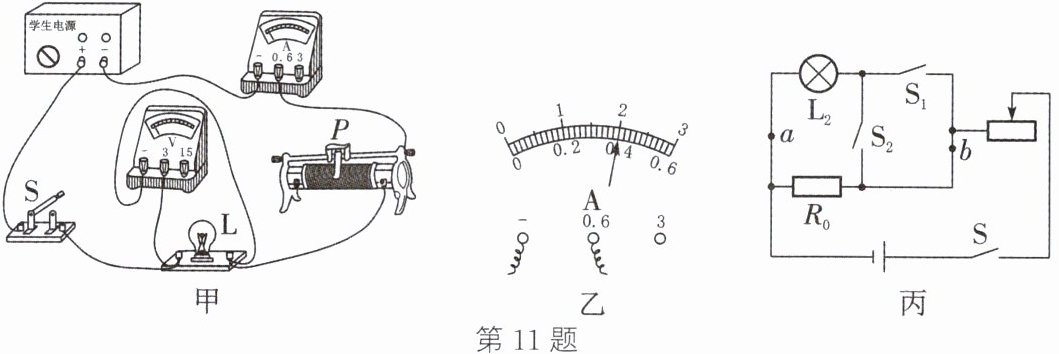

11.(2025·苏州昆山模拟)小明在测量额定电压为 $ 2.5 V $ 小灯泡 $ L $ 的额定功率时,选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材,设计了如图甲所示的电路。
(1)正确连接电路后,闭合开关前应将滑动变阻器的滑片滑至
(左/右)端,闭合开关后,发现电流表、电压表的指针均不发生偏转,则电路出现的故障可能是滑动变阻器
断路

(2)排除故障闭合开关,适当移动滑片,当电压表的示数为 $ 2 V $ 时,为了测小灯泡的额定功率,应使滑动变阻器连入电路的阻值
变小
(变大/变小)。小灯泡正常发光时,电流表的示数如图乙所示为
0.4
$ A $,小灯泡的额定功率为
1
$ W $。
(3)小明设计了如图丙所示的电路,用一个电压表或电流表,测量额定电压为 $ U_{额} $ 的小灯泡 $ L_2 $ 的额定功率,已知定值电阻的阻值为 $ R_0 $、电源电压未知。请你完成下面的步骤:
① 将
电流表串联在b 点
(电压表并联在 $ ab $ 间/电流表串联在 $ a $ 点/电流表串联在 $ b $ 点),只闭合开关 $ S $ 和 $ S_1 $,调节滑动变阻器的滑片使电表的示数为
$\frac{U_{额}}{R_0}$
,此时灯泡正常发光。
② 只闭合开关 $ S $ 和 $ S_2 $,滑动变阻器滑片位置
保持不动
(向左移动/保持不动/向右移动),读出电表的示数为 $ U $ 或者 $ I $。
③ 小灯泡 $ L_2 $ 的额定功率表达式:$ P_{额} = $
$U_{额}\left(I - \frac{U_{额}}{R_0}\right)$


答案:11. (1) 左断路 (2) 变小 0.4 1 (3) ① 电流表串联在b 点 $\frac{U_{额}}{R_0}$ ② 保持不动 ③ $U_{额}\left(I - \frac{U_{额}}{R_0}\right)$
