2026年通成学典课时作业本九年级物理上册苏科版江苏专版第23页解析答案

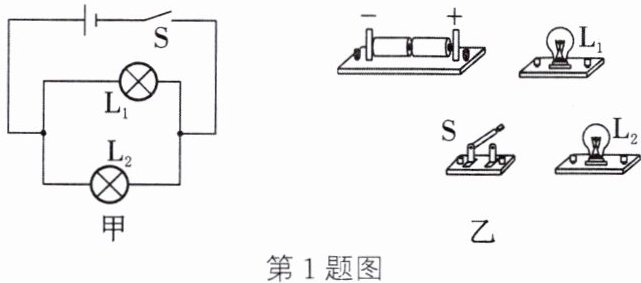

1. 按照如图甲所示的电路图,把图乙的实物连成电路。(要求连接时导线不许交叉)

答案：
1.

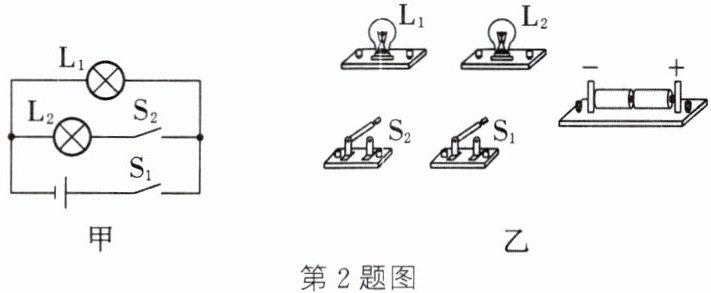

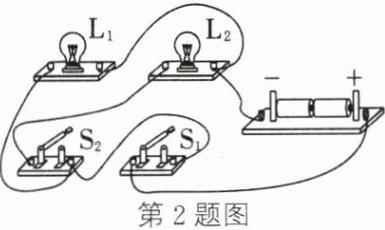

2. 按照如图甲所示的电路图,把图乙的实物连成电路。(要求连接时导线不许交叉)

答案：
2.

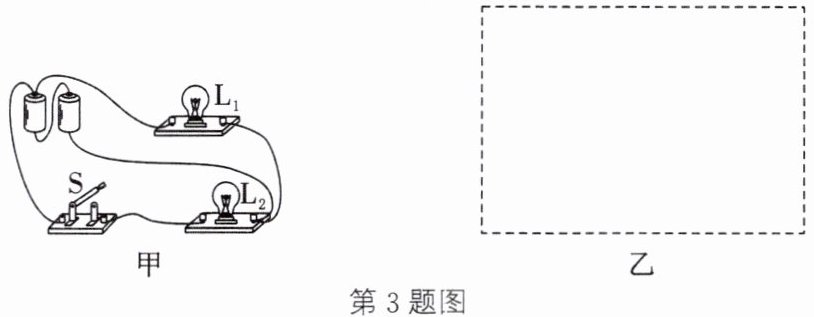

3. 按照如图甲所示的实物电路,在图乙虚线框内画出其电路图。

答案：
3.

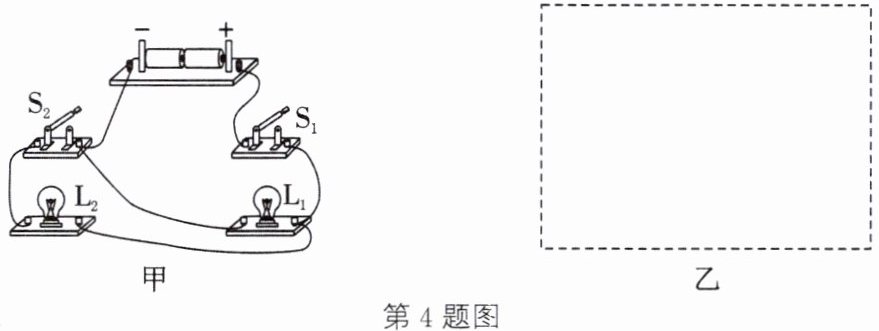

4. 按照如图甲所示的实物电路,在图乙虚线框内画出其电路图。

答案：
4.

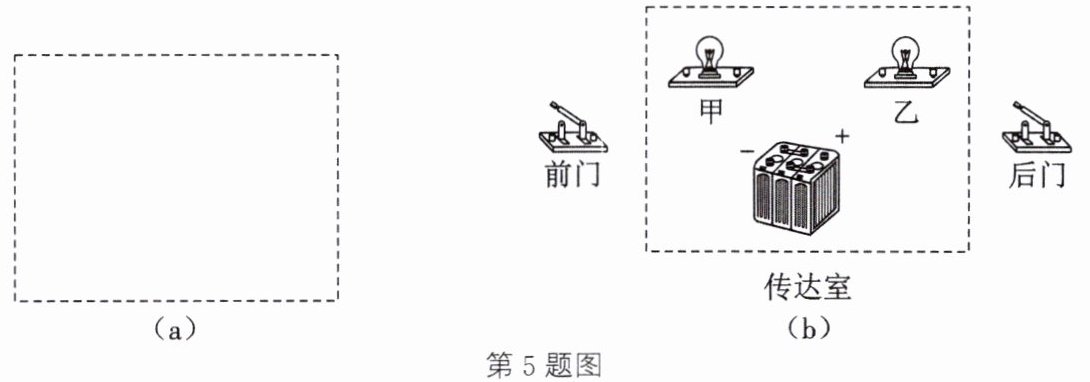

5. 如图所示,学校有前、后两个门,在前、后门各有一个开关,学校传达室有甲、乙两盏灯和电池组。要求:前门来人按下开关时,甲灯亮;后门来人按下开关时,乙灯亮。请在图(a)虚线框中设计电路图并在图(b)实物图中连线。

答案：
5. 电路图参考

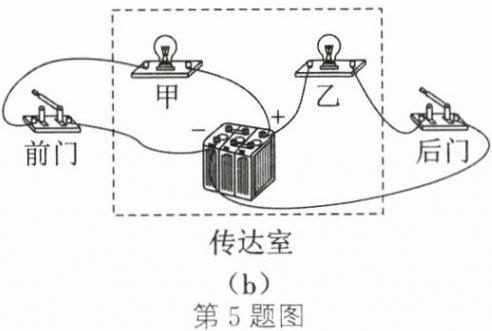

，实物连线参考
