1. 如图所示的电路中：
（1）若使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，则应闭合开关________。
（2）若使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，则应闭合开关________。
（3）若只闭合$\mathrm{S}_{3}$而断开$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，则灯________亮。
（4）若闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$而断开$\mathrm{S}_{3}$，则灯________亮。
（5）同时闭合开关________，电源短路，这是不允许的。
答案：1. (1) $\mathrm{S}_{2}$ (2) $\mathrm{S}_{1}$、$\mathrm{S}_{3}$ (3) 都不 (4) $\mathrm{L}_{2}$ (5) $\mathrm{S}_{2}$、$\mathrm{S}_{3}$

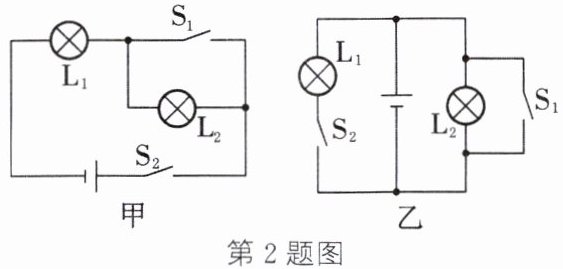

2. 如图甲、乙所示的两个电路中，当同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$后，图甲中观察到的现象是________，图乙中观察到的现象是________。（填灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的发光情况）
答案：2. $\mathrm{L}_{1}$发光，$\mathrm{L}_{2}$不发光 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光
3. 如图所示的电路中，开关S闭合后，电路将形成
短路
（通路/断路/短路）。要使两灯串联，只要拆除导线
cd
（ab/cd）即可；要使两灯并联，只要将与电池负极相连的导线的c端改接在
a(或b)
端。
答案：3. 短路 cd a(或b)
4. 如图所示，若开关S闭合后，灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不亮，小华利用一根导线去查找电路故障，当她将导线连接在灯$\mathrm{L}_{1}$两端时，两灯均不亮，将导线连接在灯$\mathrm{L}_{2}$两端时，灯$\mathrm{L}_{1}$亮而灯$\mathrm{L}_{2}$不亮。则由此可判断 （
D
）
A.灯$\mathrm{L}_{1}$短路
B.灯$\mathrm{L}_{2}$短路
C.灯$\mathrm{L}_{1}$断路
D.灯$\mathrm{L}_{2}$断路
答案：4. D
5. 如图所示的电路中，闭合开关S后，发现灯$\mathrm{L}_{1}$不亮，灯$\mathrm{L}_{2}$正常发光。此电路的故障可能是
（
B
）
A.开关S接触不良
B.灯$\mathrm{L}_{1}$灯丝断了
C.灯$\mathrm{L}_{1}$被一根导线短接
D.灯$\mathrm{L}_{2}$灯丝断了
答案：5. B
6. 如图所示，为节省电能，楼道中的照明灯只有同时满足“光线较暗”和“有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请完成电路的连接。
答案：6. 如图所示
