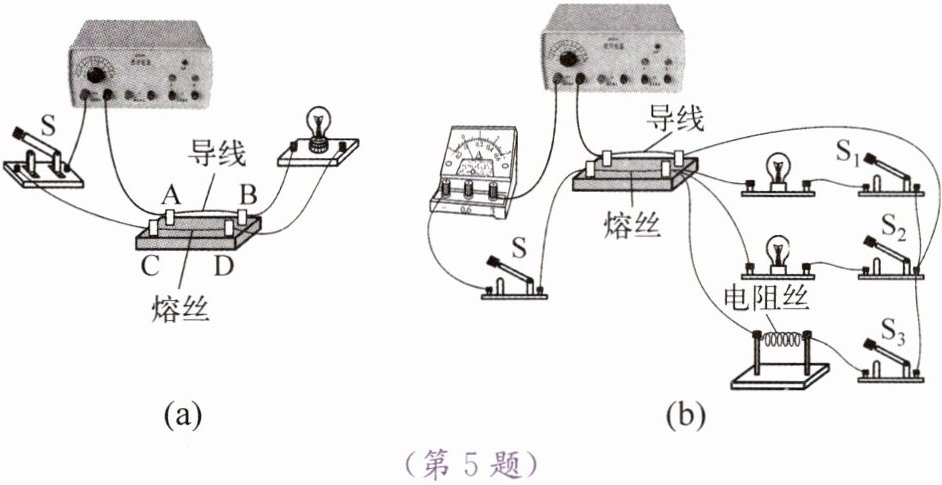

5. 在探究熔丝熔断的原因时，小明设计了如图(a)所示的电路，在接线柱$C$、$D$间接入熔丝，接线柱$A$、$B$间接入导线。接通电源(6 V)，闭合开关S，灯泡正常发光，熔丝未熔断。断开电源，在$A$、$B$、$C$、$D$四个接线柱的
B、D(或 A、D)
之间接入一根导线后，再次接通电源时，$C$、$D$间的熔丝将会熔断。在图(b)中，闭合开关S后，依次闭合开关$ S_1$、$ S_2$，两灯泡依次发光，电流表示数
变大
(选填“变大”“变小”或“不变”)；再闭合开关$ S_3$，熔丝会熔断，其原因是
用电器总功率过大(超负荷运行)
。
答案：5. B、D(或 A、D) 变大 用电器总功率过大(超负荷运行)

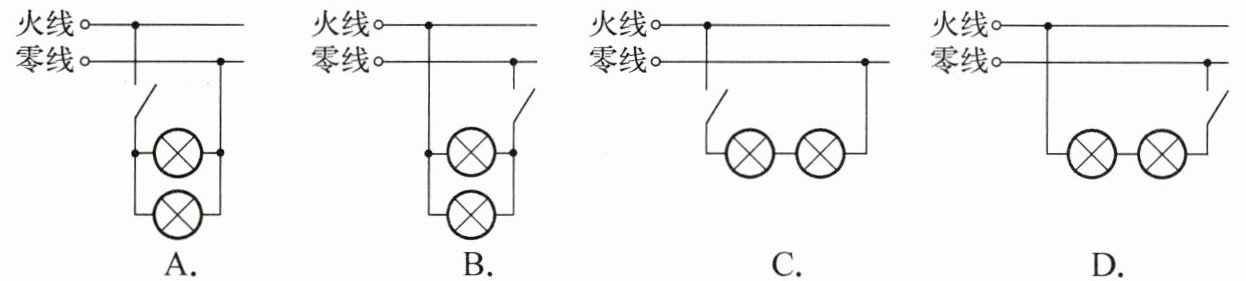

6. 某教室内有两盏灯，它们由一个开关控制。下列电路中能正确反映其连接方式的是 (
A
)
A.
B.
C.
D.
答案：6. A
解析：
解：教室内两盏灯由一个开关控制，根据家庭电路连接规则，用电器需并联，开关应接在火线与用电器之间，控制整个电路。
A选项：两灯并联，开关接在火线与两灯并联电路之间，能同时控制两灯，符合要求。
B选项：开关接在零线与两灯并联电路之间，不符合安全用电要求，开关应接火线。
C选项：两灯串联，串联电路中一盏灯损坏另一盏灯不亮，不符合实际使用需求。
D选项：两灯串联，且开关位置错误，不符合要求。
结论：正确电路为A。
A
7. 用氖管测电笔可辨别
火线
和
零线
，使用时须手持绝缘柄，并用一根手指接触笔尾的
金属电极
，笔尖接触
电线裸露部分
。如果氖管发光，表明接触的是
火线
；如果氖管不发光，表明接触的是
零线
。
答案：7. 火线 零线 金属电极 电线裸露部分 火线 零线
8. 大量事实表明，不高于36 V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性
变大
(选填“变大”或“变小”)，这是因为此时人体的电阻明显
变小
。
答案：8. 变大 变小
9. 若三孔插座上面有一个插孔E是和插头上标有E的导线接通的(如图所示)，则：① E是和用电器的金属外壳相连的；② 电路中E应和大地相连；③ 如果和E相连的导线断开，用此插座的洗衣机电动机便不能转动；④ 将测电笔笔尖插入E孔，正常情况下测电笔的氖管会发光。上述说法中正确的是 (
C
)
A.①③
B.②④
C.①②
D.②③
答案：9. C
解析：
① E是和用电器的金属外壳相连的；② 电路中E应和大地相连；正确。③ 如果和E相连的导线断开，用此插座的洗衣机电动机仍能转动；④ 将测电笔笔尖插入E孔，正常情况下测电笔的氖管不会发光。上述说法中正确的是①②。
答案：C
10. 下列原因中有可能导致家庭电路中的空气断路器跳闸的是 (
A
)
A.灯座中的两个线头相碰
B.开关中的两个线头相碰
C.户外电源的引线绝缘皮破损
D.邻居家增用了较大功率的用电器
答案：10. A
