12. 冰箱使用时外壳一定要
接地
，以保障安全；夏天，为了节能，可将冰箱的设定温度适当调
高
(高/低)；有一台冰箱铭牌上标有“$220 V$ $150 W$”字样，测得其一天消耗的电能为$1.2 kW·h$，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为
8
$h$。
答案：12.接地 高 8
13. 把一个电阻为$44\ \Omega$的电炉接入电压为$220 V$的家庭电路中，通电$10 min$电炉产生的热量为
$6.6×10^{5}$
$J$。连接家庭电路时，要注意检查线路连接处接触情况。若接触不良，则容易造成
电阻
变大。根据焦耳定律可知，在电流和
通电时间
相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。
答案：13.$6.6×10^{5}$ 电阻 通电时间

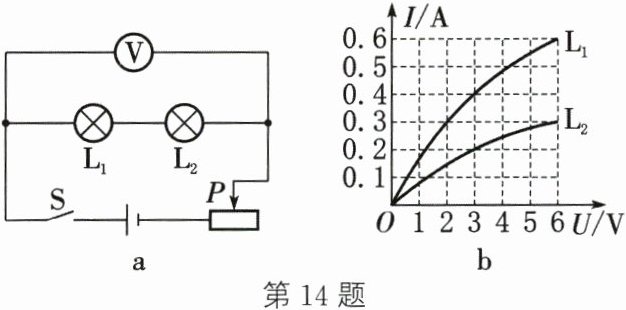

14. 如图$a$所示电路，电源电压为$9 V$且不变，两灯的额定电压均为$6 V$，两灯的$I$-$U$图像如图$b$所示。闭合开关$S$，调节滑动变阻器的滑片$P$，直至其中一个灯泡正常发光，则
$L_{2}$
($L_1$/$L_2$)正常发光，此时电压表示数为
8
$V$，滑动变阻器的功率为
0.3
$W$。
答案：14.$L_{2}$ 8 0.3
解析：
解：由图a知，$L_1$、$L_2$与滑动变阻器串联，电压表测$L_1$和$L_2$的总电压。
由图b，两灯额定电压$U_{额}=6V$时，$I_{1额}=0.6A$，$I_{2额}=0.3A$。
串联电路电流相等，为使其中一灯正常发光，电流取较小额定电流$I=0.3A$，此时$L_2$正常发光。
由图b，$I=0.3A$时，$U_1=2V$，$U_2=6V$。
电压表示数$U_{总}=U_1 + U_2=2V + 6V=8V$。
滑动变阻器电压$U_{滑}=U - U_{总}=9V - 8V=1V$。
滑动变阻器功率$P_{滑}=U_{滑}I=1V×0.3A=0.3W$。
$L_2$；8；0.3
15. 如图所示为电热饮水机的电路原理图，已知$R_1 = 100\ \Omega$，$R_2 = 20\ \Omega$，当开关$S_1$、$S_2$闭合时，饮水机处于
加热
(保温/加热)状态，此时饮水机的功率是
2420
$W$；饮水机的保温功率与加热功率之比为
1:6
。
答案：15.加热 2420 1:6
解析：
解：当开关$S_1$、$S_2$闭合时，$R_1$被短路，电路中只有$R_2$工作。根据$P = \frac{U^2}{R}$，此时电阻较小，功率较大，饮水机处于加热状态。
加热功率：$P_{加热}=\frac{U^2}{R_2}=\frac{(220\ V)^2}{20\ \Omega}=2420\ W$。
当只闭合$S_1$时，$R_1$与$R_2$串联，总电阻$R = R_1 + R_2=100\ \Omega + 20\ \Omega=120\ \Omega$，保温功率：$P_{保温}=\frac{U^2}{R}=\frac{(220\ V)^2}{120\ \Omega}=\frac{1210}{3}\ W$。
保温功率与加热功率之比：$\frac{P_{保温}}{P_{加热}}=\frac{\frac{1210}{3}\ W}{2420\ W}=\frac{1}{6}$。
加热；2420；$1:6$
16. (4分)按题目要求作图。

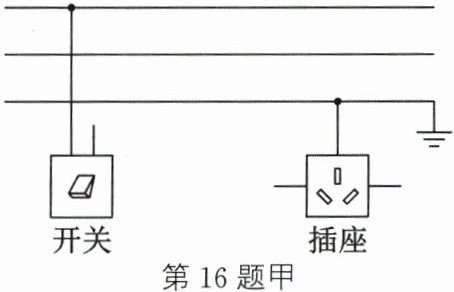

(1) 请用笔画线代替导线将电路(图甲)补充完整，要求开关控制插座。

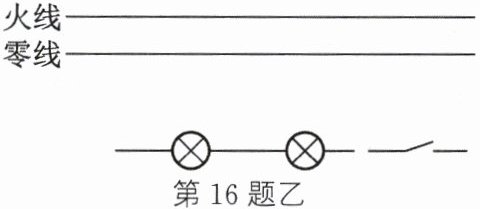

(2)如图乙所示，教室中有两盏照明灯，由一个开关控制，两盏灯之间互不影响，请将电路图连接完整。
火线————————
零线————————

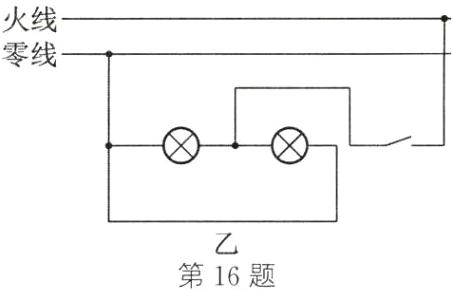

答案：16.(1)如图甲所示 (2)如图乙所示
