2026年通城学典课时作业本九年级物理下册苏科版江苏专版第34页解析答案

13. 我国家庭电路的供电电压是

220

V；大量事实表明，不高于

V 的电压才是安全电压，家用电器之间是

并联

(并联/串联)的。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性变大，这是因为此时人的电阻明显

变小

(变大/变小)。

答案：13.220 36 并联变小

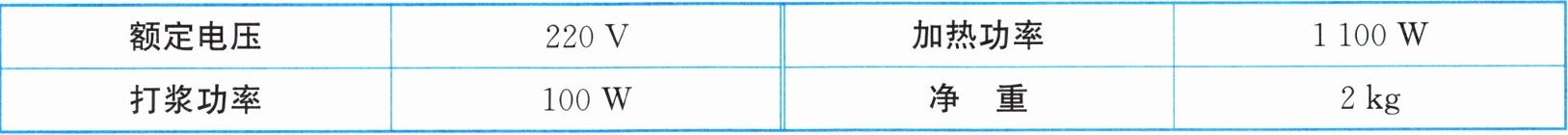

14. 某自动豆浆机工作时，电热管加热与电动机打浆过程交替进行，其部分参数如表所示。

电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因为导线

电阻小

，产生的热量少；若豆浆机正常打好一次豆浆消耗的总电能为 0.17 kW·h，加热与打浆的时间之比为 3∶1，则打好一次豆浆需要

0.2

h。

答案：14.电阻小 0.2

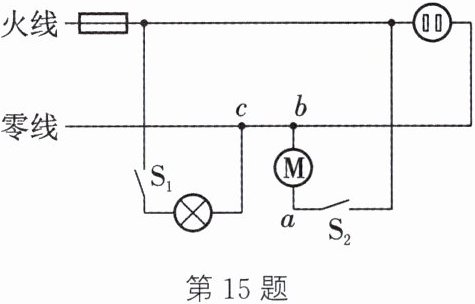

15. (2024·淮安模拟)如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关 $S_1$ 和 $S_2$，灯泡正常发光，电风扇转动。一段时间后，突然电风扇停止转动，灯泡依然正常发光，经检查发现 b、c 两点间断路，用测电笔测试插座的右孔，氖管

会

发光，人接触 c 点

不会

触电。(会/不会)

答案：15.会不会

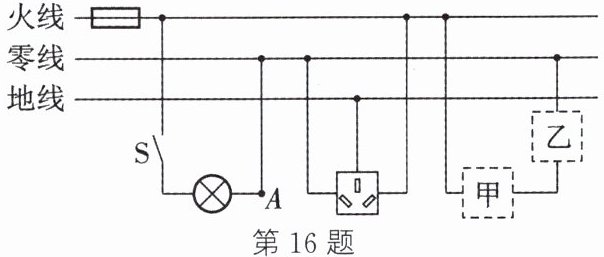

16. (2025·扬州高邮一模)如图是某家庭电路的一部分，下列说法正确的是 (

)

A.为了用电安全，应在甲处安装电灯，乙处安装开关
B.闭合开关，灯泡正常发光，用测电笔检测 A 点，氖管发光
C.洗衣机的三线插头应连入三孔插座，这样能使洗衣机的金属外壳接地
D.若再接入空调，闭合开关后，保险丝马上熔断，则原因一定是电路发生短路

答案：16.C

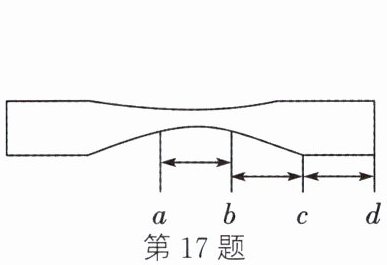

17. 如图所示，将锡纸条的中间剪掉一些，已知 $ab$、$bc$、$cd$ 长度相等，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。关于该实验现象的分析错误的是 (

)

A.$ab$ 段的电阻大于 $bc$ 段的电阻
B.$bc$ 段产生的热量大于 $cd$ 段产生的热量
C.先冒烟的是 $ab$ 段
D.通过 $ab$ 段的电流小于通过 $bc$ 段的电流

答案：17.D

18. 甲、乙两电热丝的电阻之比为 2∶3，通过的电流之比为 3∶1，则相同时间内产生的热量之比为 (

)

A.2∶1
B.6∶1
C.1∶2
D.1∶6

答案：18.B

解析：

已知甲、乙两电热丝电阻之比$R_甲:R_乙 = 2:3$，电流之比$I_甲:I_乙=3:1$，时间$t$相同。
根据焦耳定律$Q=I^2Rt$，相同时间内产生的热量之比：
$\begin{aligned}\frac{Q_甲}{Q_乙}&=\frac{I_甲^2R_甲t}{I_乙^2R_乙t}\\&=\frac{(I_甲/I_乙)^2×(R_甲/R_乙)}{1}\\&=\left(\frac{3}{1}\right)^2×\frac{2}{3}\\&=9×\frac{2}{3}\\&=6\end{aligned}$
故$Q_甲:Q_乙 = 6:1$，答案选B。

19. 如图所示，在左、右两个相同容器中分别装有初温均为 $20° C$ 的等量的水，通电一段时间后，左、右两容器中水的温度分别上升到 $80° C$ 和 $40° C$，由此可知 (

)

A.$R_1 = 2R_2$
B.$R_1 = 4R_2$
C.$R_1 = 3R_2$
D.$R_1 = 9R_2$

答案：19.C

解析：

解：两电阻串联，电流$I$和通电时间$t$相同。
水吸收的热量$Q = cm\Delta t$，因水的质量$m$、比热容$c$相同，所以$Q_1/Q_2=\Delta t_1/\Delta t_2$。
$\Delta t_1=80^{\circ}C - 20^{\circ}C=60^{\circ}C$，$\Delta t_2=40^{\circ}C - 20^{\circ}C=20^{\circ}C$，则$Q_1/Q_2=60/20 = 3$。
电流产生的热量$Q = I^{2}Rt$，故$Q_1/Q_2=R_1/R_2$，所以$R_1/R_2 = 3$，即$R_1=3R_2$。
C
