2026年通城学典课时作业本九年级物理下册苏科版江苏专版第28页解析答案

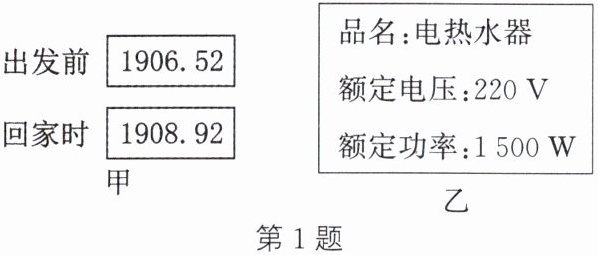

1. 小夏一家外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为 5 W 和 15 W。出发前和回家时，电能表示数如图甲所示，若其他元件损耗电能不计，这段时间内小夏家消耗的电能为

2.4

$kW·h$，小夏一家外出

120

$h$。小夏想利用电能表测量电热水器实际功率来判断家里的电压是否正常，他观察家中的电能表，上面标有$3 200 imp/(kW·h)$，现仅接通一台参数如图乙所示的电热水器，观察到电能表指示灯 1 min 内闪烁 80 次，则 1 min 内消耗电能为

90 000

$ J$，其两端电压

等于

(大于/等于/小于)$220 V$。

答案：1.2.4 120 90 000 等于

2. 某品牌电动汽车的电池容量为$130 A·h$，额定电压为$400 V$，充电时它将电能转化为

能存储起来，充满电后它存储了

$ kW·h$的能量。

答案：2.化学 52

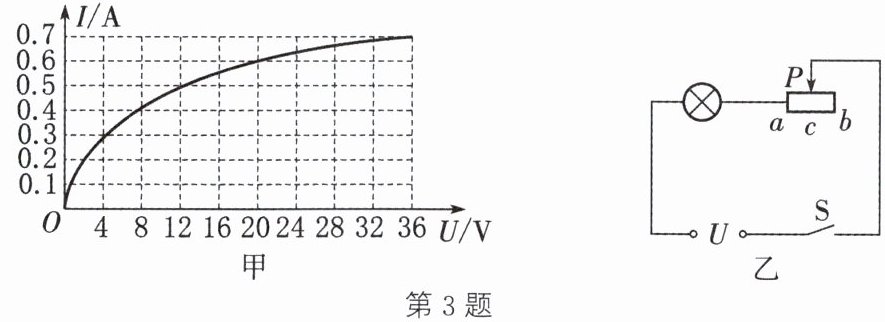

3. 灯泡的额定电压为$36 V$，通过它的电流随其两端电压变化的关系曲线如图甲所示。
(1)灯泡正常发光时，通过灯丝的电流为

$ A$。
(2)将若干个此规格的灯泡串联接$220 V$电路中使用，则至少要串联

个灯泡。
(3)将灯泡接入电路中，如图乙所示。滑动变阻器标有“$80\Omega \ \ 1 A$”字样，当闭合开关$S$，滑片$P$位于中点$c$时，灯泡消耗的电功率为$12 W$，则电源电压为

$ V$。

答案：3.(1)0.7 (2)7 (3)44

4. (新情境·日常生活)电源电压为$6 V$，为使“$4 V \ \ 4 W$”LED灯正常发光，需串联一只

$\Omega$的电阻；与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约$80\%$的电能，则该LED灯与

$ W$的小灯泡亮度相当。

答案：4.2 20

解析：

解：LED灯正常发光时的电流：$I = \frac{P_{LED}}{U_{LED}} = \frac{4W}{4V} = 1A$
串联电阻两端的电压：$U_R = U - U_{LED} = 6V - 4V = 2V$
串联电阻的阻值：$R = \frac{U_R}{I} = \frac{2V}{1A} = 2\Omega$
设两种灯泡正常发光的时间为$t$，LED灯消耗的电能：$W_{LED} = P_{LED}t$
小灯泡消耗的电能：$W = Pt$
因LED灯可以节约$80\%$的电能，所以$W_{LED} = W(1 - 80\%)$，即$P_{LED}t = Pt × 20\%$
解得小灯泡的功率：$P = \frac{P_{LED}}{20\%} = \frac{4W}{0.2} = 20W$
2；20

5. 两个小灯泡分别标有“$4 V \ \ 1 W$”和“$2 V \ \ 1 W$”字样。将两个小灯泡串联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则该电路的电源电压是

$V$；若将两个小灯泡并联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则该电路干路通过的电流是

$ A$。(灯丝电阻不变)

答案：5.5 0.625

解析：

串联电路电源电压
1. 计算两灯泡额定电流：
$I_{1}=\frac{P_{1}}{U_{1}}=\frac{1\ W}{4\ V}=0.25\ A$
$I_{2}=\frac{P_{2}}{U_{2}}=\frac{1\ W}{2\ V}=0.5\ A$
串联电路电流相等，取较小额定电流$I=0.25\ A$（保证两灯安全）。
2. 计算两灯泡电阻：
$R_{1}=\frac{U_{1}^{2}}{P_{1}}=\frac{(4\ V)^{2}}{1\ W}=16\ \Omega$
$R_{2}=\frac{U_{2}^{2}}{P_{2}}=\frac{(2\ V)^{2}}{1\ W}=4\ \Omega$
3. 电源电压：
$U=I(R_{1}+R_{2})=0.25\ A×(16\ \Omega+4\ \Omega)=5\ V$
并联电路干路电流
1. 并联电路电压相等，取较小额定电压$U=2\ V$（保证两灯安全）。
2. 计算各支路电流：
$I_{1}'=\frac{U}{R_{1}}=\frac{2\ V}{16\ \Omega}=0.125\ A$
$I_{2}'=\frac{P_{2}}{U_{2}}=0.5\ A$（“2 V 1 W”灯正常发光）
3. 干路电流：
$I_{总}=I_{1}'+I_{2}'=0.125\ A+0.5\ A=0.625\ A$
5
0.625
