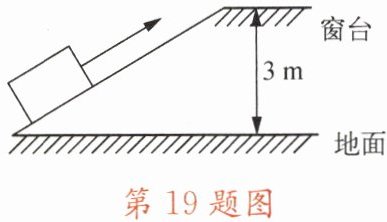

19. 小华家的房子装修时,在地面与窗台间放置一木板,如图所示,将一箱瓷砖沿木板从地面匀速拉到窗台上,用时10s。已知窗台高3m,木板长5m,瓷砖重500N,所用的拉力为400N,此时拉力做的功为
2000
J,该装置的机械效率为
75%
。
答案：2000 75%
解析：
拉力做的功：$W_{总}=Fs=400\,N × 5\,m=2000\,J$
有用功：$W_{有}=Gh=500\,N × 3\,m=1500\,J$
机械效率：$\eta=\frac{W_{有}}{W_{总}} × 100\%=\frac{1500\,J}{2000\,J} × 100\%=75\%$
2000 75%
20. 如图所示,利用轻质滑轮组匀速拉动水平地面上重为200N的物体,拉力F的大小为20N。若物体和地面之间的摩擦力大小为30N,则A处的拉力大小为
30N
,滑轮组的机械效率为
75%
。
答案：30N 75%
解析：
A处的拉力大小为30N，滑轮组的机械效率为75%。
21. 试在图中分别作出力$F_1、$$F_2$的力臂$l_1$和$l_2。$
答案：如图所示

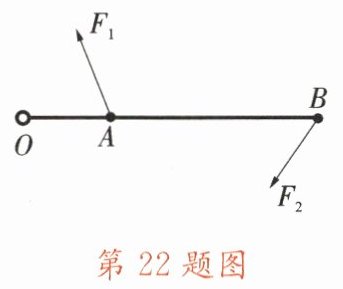

22. 如图所示,人的前臂可以看作一个杠杆。当用手斜向上拉弹簧时,肘关节O是支点,肌肉收缩产生的动力$F_1$作用点在A点,阻力$F_2$的作用点在B点。试在图中分别作出力$F_1、$$F_2$的力臂$l_1$和$l_2。$
答案：如图所示

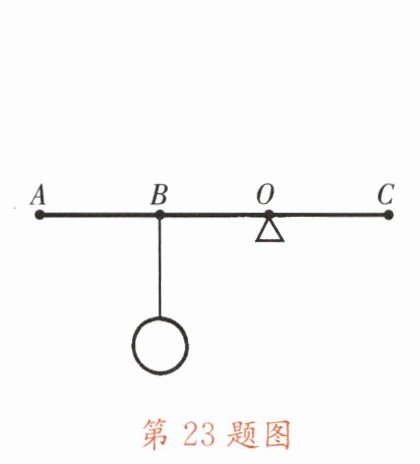

23. 如图所示,O为杠杆AC的支点,在B处挂一个小球,AO= BC。若要用最小的力使杠杆在水平位置平衡,请画出这个力F以及它的力臂l。
答案：如图所示

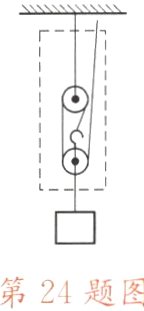

24. 用一个滑轮组提升重物,物体上升1m,绳子自由端需移动3m。请你在图中的方框内画出滑轮个数最少的装配图。
答案：如图所示
25. 在“探究杠杆的平衡条件”实验中：
(1)小明把杠杆放在水平台面上,如图(a)所示。为了使杠杆在水平位置平衡,这时应将左边的平衡螺母A向
右
(左/右)调,他这样做的目的是
减小杠杆自重对实验的影响
。
(2)假如在实验的过程中出现如图(b)所示的情况,为了使杠杆在水平位置平衡,他应
左侧钩码左移一格
(选填一种方法),这样做的好处是
便于直接在杠杆上测量力臂
。
(3)小明进行正确的实验操作后,得到的数据为$F_1= 6N、$$l_1= 20cm、$$F_2= 4N$和$l_2= 30cm。$根据这些数据能否得出探究结论？
不能
。理由是：
一次实验具有偶然性
。
答案：（1）右 减小杠杆自重对实验的影响 （2）如左侧钩码左移一格，右侧钩码左移两格等 便于直接在杠杆上测量力臂 （3）不能 一次实验具有偶然性
