1. 下列措施中,不可能改变导体电阻大小的是(

)。
A.改变导体的长度
B.改变导体的材料
C.改变导体的横截面积
D.改变导体在电路中连接的位置

答案：D

2. 条形码扫描器广泛应用商业、邮政、交通等领域,扫描器中二极管的主要材料是(

)。
A.绝缘体材料
B.超导材料
C.半导体材料
D.纳米材料

答案：C

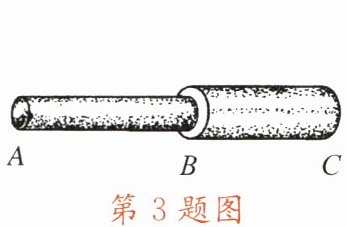

3. 如图所示,AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小,则(

)。

A.$ U_{AB} ＞ U_{BC} $,$ I_{AB} ＜ I_{BC} $
B.$ U_{AB} ＜ U_{BC} $,$ I_{AB} = I_{BC} $
C.$ U_{AB} ＞ U_{BC} $,$ I_{AB} = I_{BC} $
D.$ U_{AB} = U_{BC} $,$ I_{AB} ＜ I_{BC} $

答案：C

解析：

串联电路中电流处处相等，故$I_{AB} = I_{BC}$。
AB和BC由同种材料制成、长度相同，由图可知$S_{AB} ＜ S_{BC}$，根据电阻公式$R=\rho\frac{l}{S}$，可得$R_{AB} ＞ R_{BC}$。
由$U=IR$，且$I$相同，$R_{AB} ＞ R_{BC}$，则$U_{AB} ＞ U_{BC}$。
C

4. 如图所示的电路中,每个表均有正常示数,则下列说法中正确的是(

)。

A.甲是电压表,乙是电流表
B.甲是电流表,乙是电压表
C.甲、乙都是电流表
D.甲、乙都是电压表

答案：B

5. 如图所示的电路中,灯泡正常发光。若将灯泡和电流表的位置对换,则(

)。

A.灯泡不会发光
B.灯泡会被烧坏
C.电流表的示数不变
D.电压表的示数不变

答案：C

解析：

原电路中，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压，灯泡正常发光。
对换灯泡和电流表位置后，电路仍为灯泡与滑动变阻器串联，电流表仍测串联电路电流，电压表仍测灯泡两端电压。
电源电压不变，电路总电阻不变，由$I = \frac{U}{R}$可知电流表示数不变；灯泡电阻不变，由$U = IR$可知电压表示数不变，灯泡仍正常发光。
C

6. 如图所示为接入闭合电路中阻值不同的两个电阻的电流随电压变化的 I-U 图像,从图中可知(

)。

A.$ R_1 ＞ R_2 $
B.$ R_1 $、$ R_2 $并联后,总电阻 I-U 图线在区域Ⅰ内
C.$ R_1 $、$ R_2 $串联后,总电阻 I-U 图线在区域Ⅱ内
D.$ R_1 $、$ R_2 $并联后,总电阻 I-U 图线在区域Ⅲ内

答案：B

解析：

由I-U图像可知，当电压U相同时，$I_1＞I_2$，根据$R=\frac{U}{I}$得$R_1＜R_2$；
两电阻并联后总电阻$R_{并}＜R_1＜R_2$，由$I=\frac{U}{R}$可知，电压U相同时，$I_{并}＞I_1＞I_2$，总电阻I-U图线在区域Ⅰ内；
两电阻串联后总电阻$R_{串}＞R_2＞R_1$，电压U相同时，$I_{串}＜I_2＜I_1$，总电阻I-U图线在区域Ⅲ内。
结论：B

7. 下列电路中,电阻 $ R_0 $ 为已知,当通过闭合或断开电路中的不同开关时,不能测算出未知电阻 $ R_x $ 阻值的电路是(

)。

答案：C
