【分析】

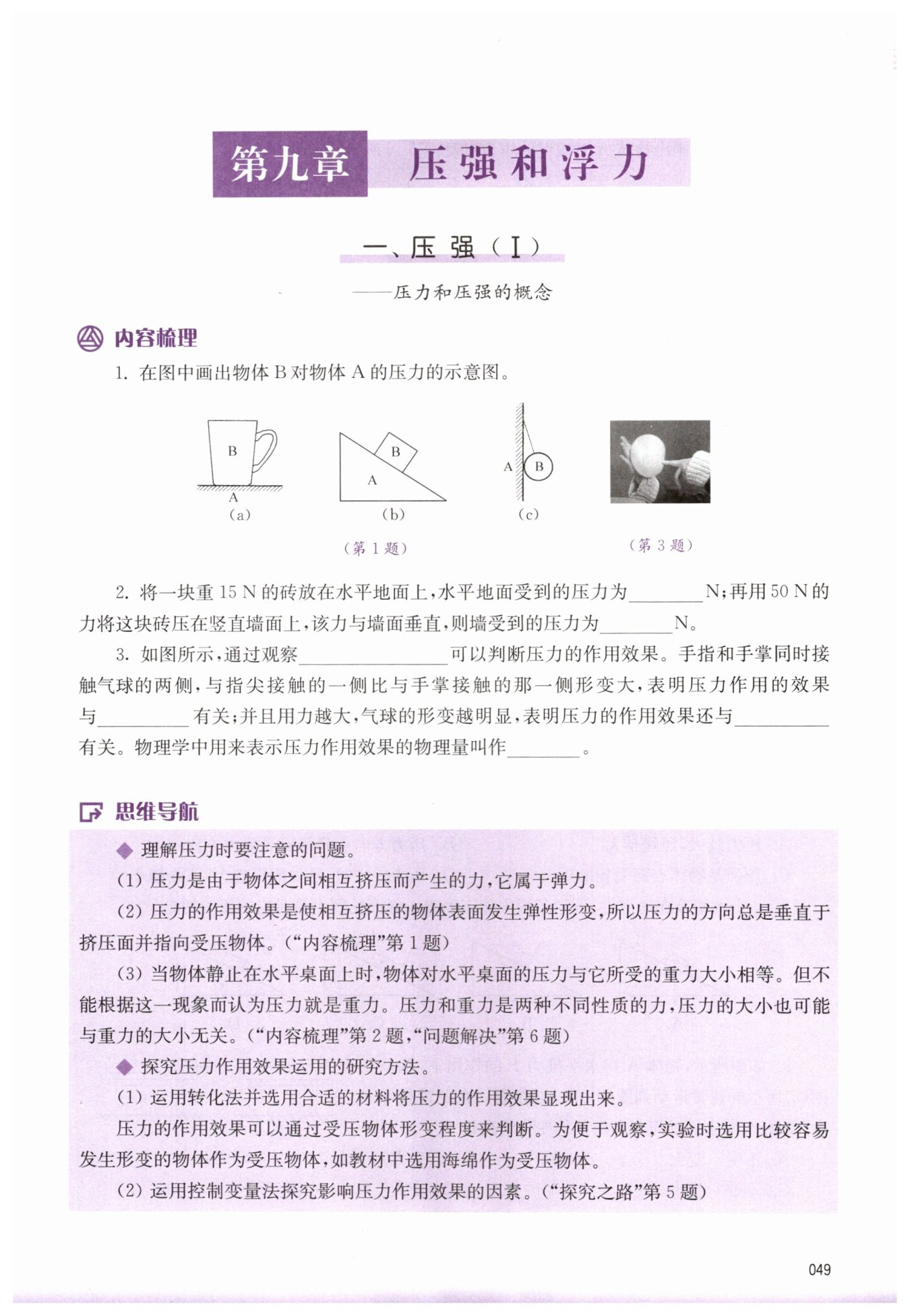

要画出物体B对物体A的压力示意图，首先明确压力的核心特点：压力是弹力，作用点在被压物体A的表面（即A与B的接触面上），方向垂直于接触面且指向被压物体A的内部。接下来逐个分析三个图：
1. 图(a)中，A是水平桌面，B与A的接触面为水平面，所以压力作用点在桌面A与B的接触区域，方向竖直向下；
2. 图(b)中，A是斜面，B与A的接触面为斜面，所以压力作用点在斜面A与B的接触区域，方向垂直斜面向下；
3. 图(c)中，A是竖直墙面，B与A的接触面为竖直面，所以压力作用点在墙面A与B的接触区域，方向水平向左。最后用带箭头的线段将压力的作用点和方向表示出来即可。
【解析】
绘制物体B对物体A的压力示意图，需依据压力的特性操作：
1. 图(a)：
在水平桌面A与物体B的接触区域选取作用点，沿竖直向下的方向画带箭头的线段，箭头指向桌面内部，线段表示物体B对桌面A的压力；
2. 图(b)：
在斜面A与物体B的接触区域选取作用点，沿垂直斜面向下的方向画带箭头的线段，箭头指向斜面内部，线段表示物体B对斜面A的压力；
3. 图(c)：
在竖直墙面A与物体B的接触区域选取作用点，沿水平向左的方向画带箭头的线段，箭头指向墙面内部，线段表示物体B对墙面A的压力。
【答案】
图略。提示：压力的作用点在A与B的接触面上，方向垂直于接触面指向A。
【知识点】
压力示意图绘制、压力的方向
【点评】
本题为力学基础作图题，重点考查对压力的作用点与方向的掌握，明确压力作用于被压物体表面，方向始终垂直接触面指向被压物体，通过不同接触场景的设置，强化对压力特性的理解。
【难度系数】
0.8
