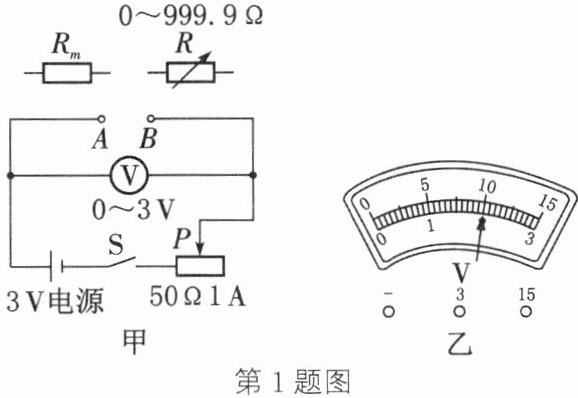

1. 小明设计的测量电阻$R_m$阻值的电路如图甲所示。

（1）他的测量步骤如下：
第1步:将$R_m$接在电路中A、B两点间,闭合开关S,调节滑动变阻器滑片P至适当位置,此时电压表的示数如图乙所示,示数为V;断开开关S,移走$R_m$。
第2步:再将电阻箱R接在A、B两点间,闭合开关S,保持滑动变阻器的滑片P位置不变,调节电阻箱使电压表的示数仍如图乙所示,此时电阻箱接入电路中的阻值$R=48\ \Omega$。则小明测得$R_m$的阻值为$\Omega$。
（2）在第2步中,若小明无意中将滑动变阻器的滑片P向右移了少许,则他测得$R_m$的阻值将偏,设滑片P的右移使滑动变阻器接入电路的阻值增大$2\ \Omega$,则小明测得$R_m$的阻值为$\Omega$。

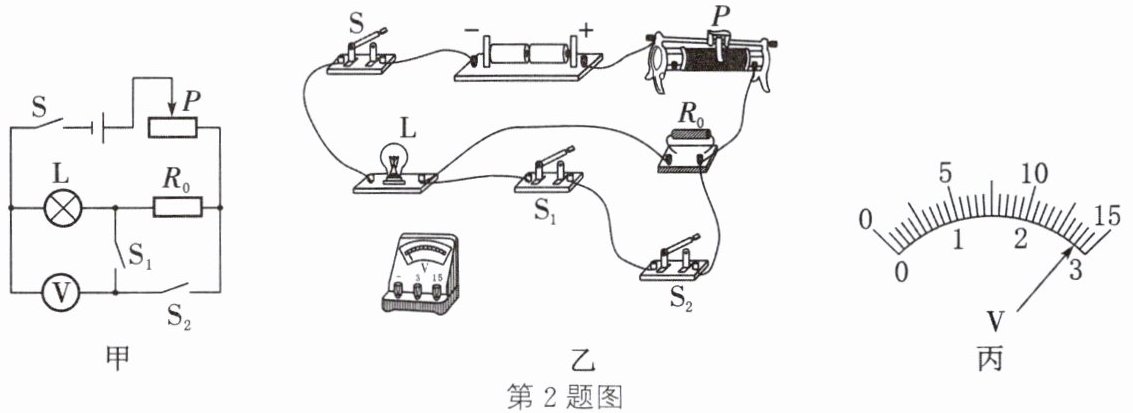

2. [2025 安徽]为了测量一额定电压为 2 V 的小灯泡正常发光时的电阻,小华同学根据现有的一只待测小灯泡、两节新干电池(总电压为 3 V)、一个电压表、一个滑动变阻器、三只开关、若干阻值不同的定值电阻(阻值已知)和导线,设计出如图甲所示的实验电路图。

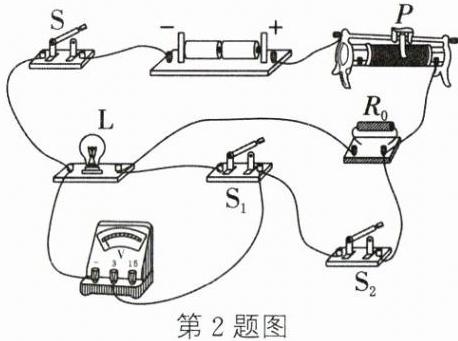

(1) 请按照图甲,将图乙中的实物电路图连接完整。
(2) 正确连接电路后,将滑动变阻器的滑片 P 移至电阻值最大处,闭合开关 S 和 S₁,断开开关 S₂,调节滑片 P,使电压表的示数为 2 V。
(3) 保持滑片 P 的位置不变,断开开关 S₁,闭合开关 S₂,电压表的示数如图丙所示,该示数为V。
(4) 已知定值电阻 $ R_0 = 4\ \Omega $,则小灯泡正常发光时的电阻为Ω。
(5) 若在以上(2)中,无论怎样调节滑片 P,电压表的示数始终小于 2 V,为了顺利进行实验,请你根据现有的器材提出一条解决措施:。
