四、解答题(共 6 小题,共 55 分)

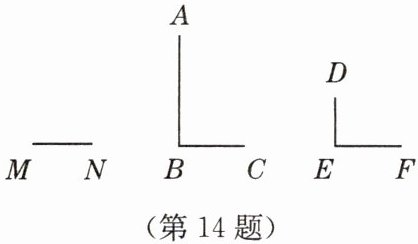

14. (8 分)(1)在太阳光下两根竹竿直立在地上,如图所示是其中一根竹竿的位置和它在地面上的投影,以及另一根竹竿在地面上的投影,请画出第二根竹竿的位置(不写画法).

(2)请在下图中画出灯泡的位置,并且画出形成影子 $ MN $ 的小木杆.

答案:(1)太阳光为平行投影,过已知竹竿顶端A和其投影端点C作直线AC(太阳光线方向),过另一投影EF的端点F作AC的平行线,过E作地面垂线,两线交点为D,DE即为第二根竹竿。
(2)中心投影中,连接已知木杆顶端A与影子端点C并延长交于点O(灯泡位置);连接O与影子MN端点M,过N作地面垂线,与OM交于D,DE为小木杆。
