26. 小明想设计一个监测汽车超载的报警装置。查阅相关资料得知，可以用力敏电阻制作压力传感器。压力传感器受到的压力越大，它所输出的电压就越高，两者关系如下表所示。

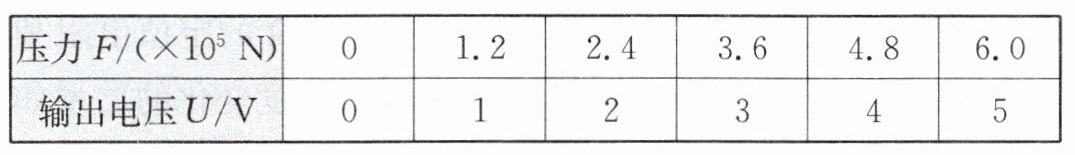

|压力$F/(×10^5\ N)$|0|
1.
2|2.4|3.6|4.8|6.0|
|--|--|--|--|--|--|--|
|输出电压$U/ V$|0|1|2|3|4|5|
图(a)是小明设计的电路原理简图。电磁继电器的工作电压$U$是压力传感器输出的电压，继电器线圈的电阻是$25\ \Omega$，动作电流$I\geq20\ mA$(线圈中电流大于或等于$20\ mA$时衔铁被吸合)，电阻箱$R'$的最大阻值是$999.9\ \Omega$。

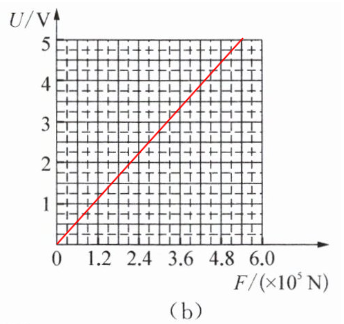

(1)根据表格中的数据，在图(b)的坐标系中画出压力传感器输出电压随压力变化的图像。
(2)若该装置以电铃声为报警信号，则图(a)中的电铃应接在
C、D
(A、B/C、D)接线柱上。
(3)若希望在压力达到$2.4×10^5\ N$时报警，则电阻箱$R'$的电阻应调节为何值?
(4)能使该装置报警的最小压力是多大?
答案：(2)C、D；(3)75Ω；(4)6×10⁴N。
解析：
(1) 图像为过原点的倾斜直线，描点(0,0)、(1.2×10⁵N,1V)、(2.4×10⁵N,2V)、(3.6×10⁵N,3V)、(4.8×10⁵N,4V)、(6.0×10⁵N,5V)并连线。
(2)C、D
(3)当F=2.4×10⁵N时，由表格得U=2V。动作电流I=20mA=0.02A，线圈电阻R=25Ω。串联电路中，U=I(R+R')，则R'=U/I - R=2V/0.02A -25Ω=100Ω-25Ω=75Ω。
(4)最小压力对应最小U，此时R'=0Ω，U=IR=0.02A×25Ω=0.5V。由U与F成正比，F=0.5V×(1.2×10⁵N/1V)=6×10⁴N。
