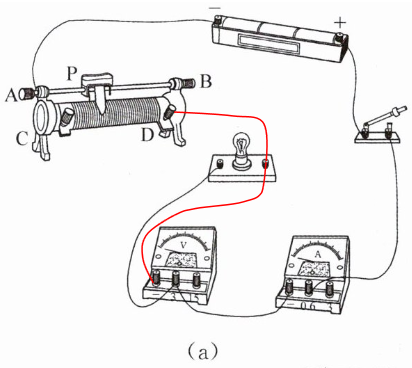

19. 做“测量灯泡的电功率”的实验时，小明已经连接了图(a)所示的部分电路，其中灯泡的额定电压为$2.5\ V$。
(1) 电路中还有两根导线未连接，请你完成连接(不要改动其他导线)。
(2) 用开关试触时，发现电流表无示数，电压表的示数较大，则电路中存在的问题可能是
灯泡断路
。

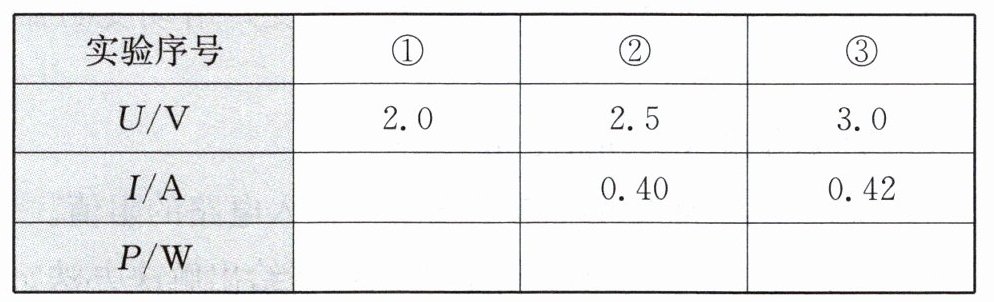

| 实验序号 | ① | ② | ③ |
| --- | --- | --- | --- |
| U/V | 2.0 | 2.5 | 3.0 |
| I/A | | 0.40 | 0.42 |
| P/W | | | |
(3) 若第一次实验时电流表的示数如图(b)所示，请读出此示数并填入表格中。实验中测量三组数据的目的是
测量灯泡在不同电压下的实际功率，同时观察灯泡亮度，探究灯泡亮度与实际功率的关系
。
(4) 完成表格中数据的填写。分析表格中的数据，得到结论：
灯的实际电压越大，灯的实际功率越大，灯越亮
。
答案：(1) 灯泡额定电压为$2.5\ V$，电压表选$0 - 3\ V$量程与灯泡并联，滑动变阻器按一上一下原则串联在电路中，如下图：
(图中灯泡右接线柱与电流表“-”接线柱相连，电压表“3”接线柱与灯泡右接线柱相连)
(2) 灯泡断路
(3) $0.36$；测量灯泡在不同电压下的实际功率，同时观察灯泡亮度，探究灯泡亮度与实际功率的关系
(4)
$P_1 = U_1I_1 = 2.0\ V×0.36\ A = 0.72\ W$；
$P_2 = U_2I_2 = 2.5\ V×0.40\ A = 1\ W$；
$P_3 = U_3I_3 = 3.0\ V×0.42\ A = 1.26\ W$；
| 实验序号 | ① | ② | ③ |
| --- | --- | --- | --- |
| $U/V$ | $2.0$ | $2.5$ | $3.0$ |
| $I/A$ | $0.36$ | $0.40$ | $0.42$ |
| $P/W$ | $0.72$ | $1$ | $1.26$ |
灯的实际电压越大，灯的实际功率越大，灯越亮。
