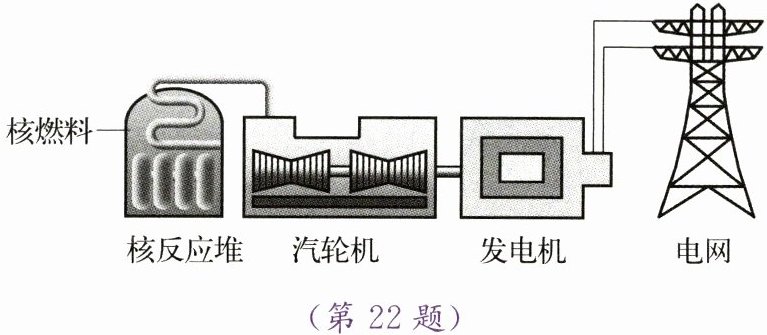

22. 如图所示是核电站发电流程示意图，请按顺序写出核电站发电过程中能量转化情况。
答案：22.核电站发电过程中能量的转化情况是：核反应堆将核能转化为内能，汽轮机将内能转化为机械能，发电机将机械能转化为电能
23. 自选器材并设计一个小实验，证明金属容器能屏蔽电磁波。(写出所需器材、主要实验过程及现象)
答案：23.器材：手机两个、金属容器一个 过程：将一部手机打开，放入一个密闭的金属容器中；用另一部手机呼叫容器中的手机 现象：金属容器中的手机不能接收到信号
24. 利用垃圾的一种方式就是将垃圾填埋后，通过厌氧发酵产生沼气，这些沼气燃烧，产生高温燃气，推动汽轮机转动，汽轮机驱动发电机发电。
(1) 请将垃圾发电过程中的能量转化过程填写完整。
化学能$\xrightarrow{沼气燃烧}\_\_\_\_\_\xrightarrow{汽轮机}\_\_\_\_\_\xrightarrow{发电机}$电能
(2) 利用垃圾发电与传统的垃圾填埋处理方法相比有哪些优点？
答：
。(写出一条即可)
(3) 假设每吨填埋垃圾可产生沼气$150m^{3}$，集中收集后可发电$250kW· h$。已知沼气的主要成分是甲烷，其热值为$2.0×10^{7}J/m^{3}$，求沼气发电的效率。
答案：24.(1)内能 机械能 (2)有利于保护环境，同时化废为宝 (3)30％
解析：
(1)内能 机械能
(2)有利于保护环境，同时化废为宝
(3)解：
沼气燃烧放出的热量：$Q_{ 放}=Vq=150\, m^3×2.0×10^7\, J/m^3=3×10^9\, J$
发电得到的电能：$W=250\, kW·h=250×3.6×10^6\, J=9×10^8\, J$
效率：$\eta=\frac{W}{Q_{ 放}}×100\%=\frac{9×10^8\, J}{3×10^9\, J}×100\%=30\%$
答：沼气发电的效率为$30\%$。
