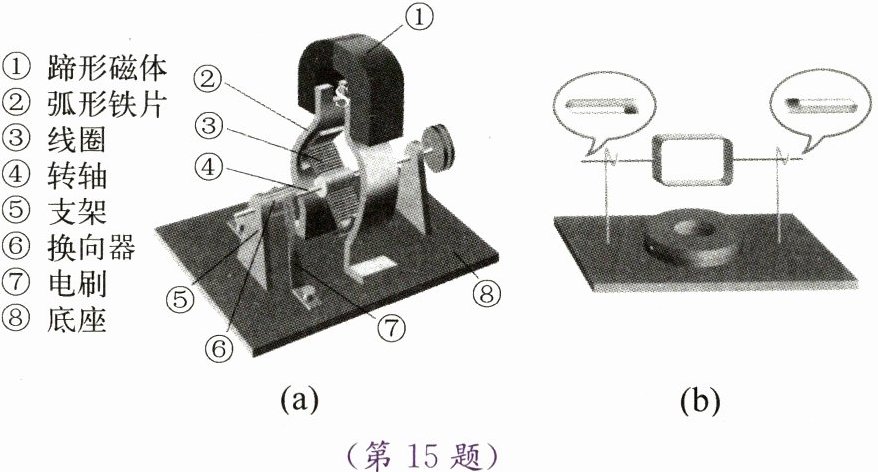

15. 图(a)是直流电动机模型(主要部件见文字说明),图(b)是自制简易电动机模型。现在主要讨论如图(b)所示简易电动机的制作与操作问题:
(1) 绕制线圈的铜丝外表有漆皮,必须对线圈引出线的两端(搁置于铜质弯钩部位)进行刮漆处理,刮漆方法见图(b)中的放大图。按这种方法刮漆,目的是使线圈能够
连续转动
。因此,这一部位就相当于图(a)中的
换向器
(填某一部件的名称)。
(2) 若整个制作没有问题,但接上电源后线圈不动,此时应做哪些尝试?(说出一点即可)
答:
将线圈转动一定角度(或增大电压,或换一块磁性更强的磁体)
。
(3) 通电后线圈能转动,若要改变转动方向,可采取的做法是:①
只改变电流方向
;
②
只改变磁场方向
。
答案：15.(1)连续转动 换向器
(2)将线圈转动一定角度(或增大电压,或换一块磁性更强的磁体)
(3)①只改变电流方向 ②只改变磁场方向

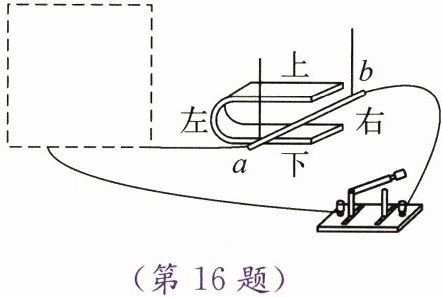

16. 在如图所示实验装置的虚线框中接入一个什么元件,可探究电磁转换现象中的哪一个实验?其主要的能量转化情况是什么?
答:(1) 接入
灵敏电流计
(填元件名),探究
感应电流产生的条件
,能量转化情况是
机械能转化为电能
;
(2) 接入
电源
(填元件名),探究
磁场对电流的作用
,能量转化情况是
电能转化为机械能
。
答案：16.(1)灵敏电流计 感应电流产生的条件 机械能转化为电能
(2)电源 磁场对电流的作用 电能转化为机械能

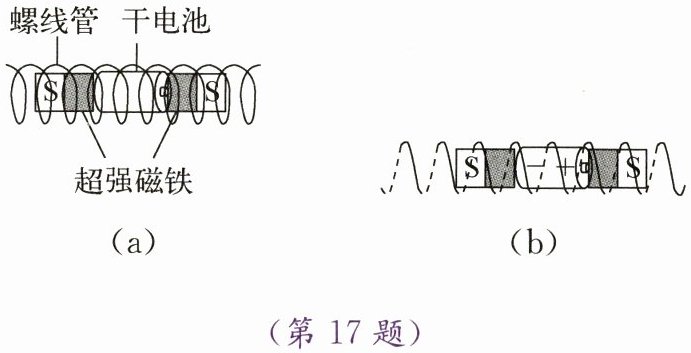

17. 把两块超强磁体分别吸附在干电池两端的正负极上,制成电磁动力“小车”,并将它放入铜质螺线管中,螺线管和磁体接触良好,如图(a)所示,“小车”就能沿着螺线管运动。图(b)是它的示意图。
(1) 在图(b)上画出螺线管中的电流方向。
(2) 实验中发现,必须将“小车”全部推入螺线管,“小车”才能运动。“小车”运动的原因是
通电螺线管的磁场与吸附在电池两极上的磁体的磁场相互作用
。
(3) 进一步探究发现,“小车”运动的方向与电池正负极位置和超强磁体的极性有关。如图(b)所示将装配的小车放入螺线管中,小车的运动方向为
向左运动
。
(4) 请提出一种使“小车”运动速度增大的方法：
增强磁体的磁性(或使螺线管绕线更密，或增大电池电压)
。
答案：17.(1)图略
(2)通电螺线管的磁场与吸附在电池两极上的磁体的磁场相互作用
(3)向左运动
(4)增强磁体的磁性(或使螺线管绕线更密，或增大电池电压)
