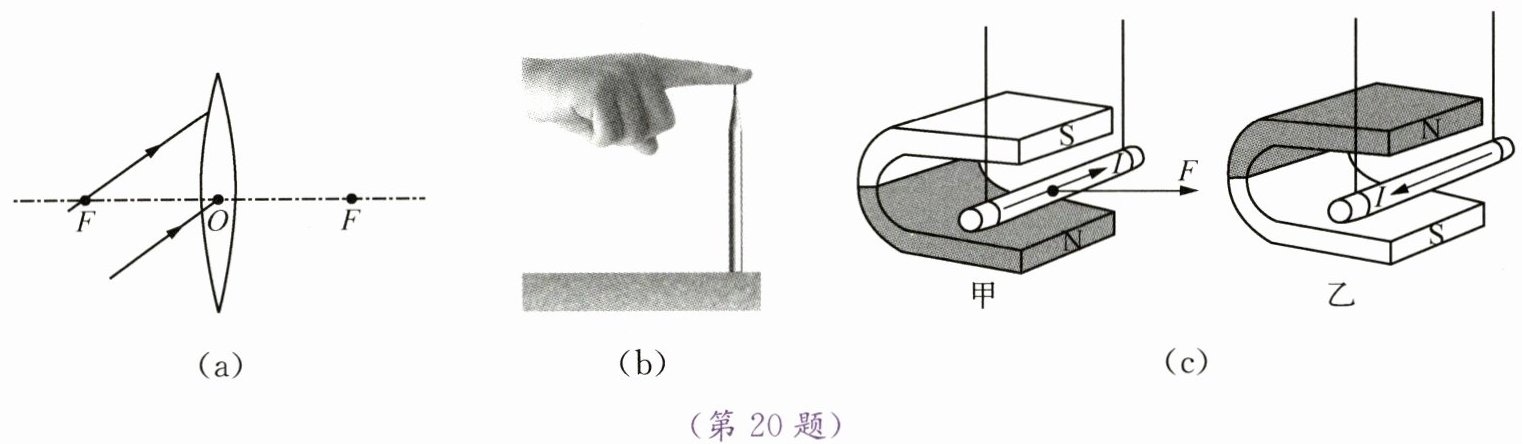

20. (6分)按要求作图(请保留作图痕迹)：
(1) 如图(a)所示，完成图中的光路。
(2) 如图(b)所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。在图中画出铅笔所受弹力的示意图。
(3) 如图(c)所示，通电导线中电流的方向向右，磁场对通电导线作用力的方向如图甲所示。改变实验条件，在图乙中画出磁场对通电导线作用力的示意图。

(第20题)

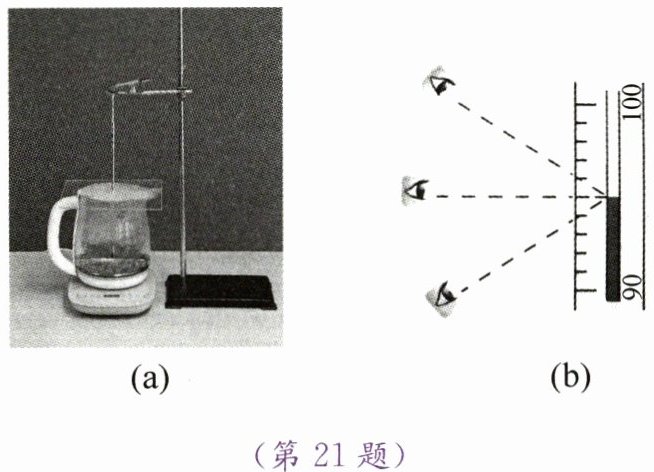

21. (5分)小明用图(a)所示的实验装置做“观察水的沸腾”实验。

(第21题)
(1) 如图(b)所示，此时温度计的正确读数是$^\\circ C$。
(2) 当水沸腾时，水中有一个气泡从A位置(此时气泡体积为$V_A$)上升至B位置(此时气泡体积为$V_B$)，则$V_A$(选填“＞”“=”或“＜”，下同)$V_B$。气泡在A、B两位置受到水的压强分别为$p_A$和$p_B$，则$p_A$$p_B$。

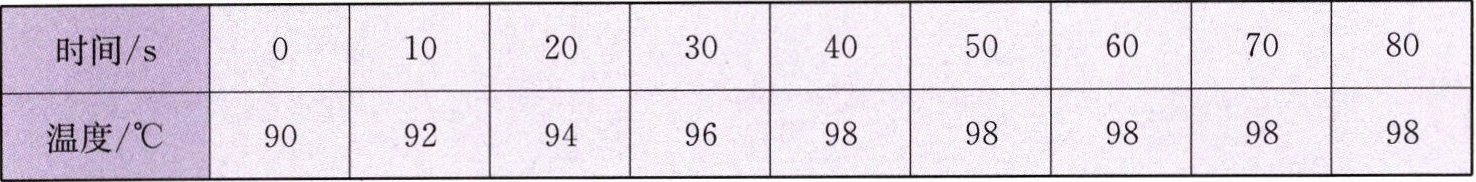

(3) 下列表格中的内容是小明记录的实验数据，水的沸点是$^\\circ C$。

时间/s
0 10 20 30 40 50 60 70 80
温度/$^\\circ C$
90 92 94 96 98 98 98 98 98
(4) 实验完成后，烧杯内水的质量与实验前相比(选填“变大”“不变”或“变小”)。
