【分析】
首先明确题目中运用的研究方法是建立物理模型法，即通过构建抽象的模型来描述事物的主要特征（如用光线表示光的传播方向）。接下来需要逐一分析每个选项所运用的研究方法，与题目中的方法进行对比：
1. 对于选项A，是将抽象的电流与熟悉的水流进行类比，属于类比法，与题目方法不同；
2. 选项B是把不易观察到的音叉振动转换为可见的水花溅起，属于转换法，不符合题意；
3. 选项C探究电流与电压、电阻的关系时，需要控制其中一个量不变，研究另外两个量的关系，属于控制变量法，也不符合；
4. 选项D中磁感线是为了描述磁场的分布和方向而构建的抽象模型，和光线的构建思路一致，运用了建立物理模型法，符合题目要求。
【解析】
题目中“用光线表示光的传播方向”运用的是建立物理模型法，即通过抽象的模型直观描述事物的关键特征。对各选项分析如下：
A选项：研究电流时将其与水流类比，采用的是类比法，不符合题意；
B选项：通过音叉溅起的水花显示音叉的振动，将不易观察的振动转换为可见的现象，采用的是转换法，不符合题意；
C选项：探究电流与电压、电阻的关系时，控制其中一个物理量不变，研究另外两个量的关系，采用的是控制变量法，不符合题意；
D选项：利用磁感线描述磁场，磁感线是为了直观呈现磁场特征而构建的抽象模型，采用的是建立物理模型法，与题目中的研究方法一致，符合题意。
【答案】
D
【知识点】
建立物理模型法、类比法、控制变量法
【点评】
本题主要考查物理研究方法的辨析，要求学生熟悉常见物理研究方法的定义及典型应用实例。通过对比不同选项的研究方法，既能巩固对各类研究方法的理解，也能提升学生运用物理方法分析问题的能力。
【难度系数】
0.7

【分析】
要解决这道题，首先明确判断磁场强弱的依据：磁感线的疏密程度表示磁场的强弱，磁感线越密集的位置，磁场越强。接下来观察图中四个点的位置，对比各点处磁感线的疏密情况，即可找出磁场最强的点。
【解析】
根据磁感线的特性，磁感线的疏密反映磁场的强弱，磁感线越密集，磁场越强。
观察题图可知：a点位于条形磁体的S极附近，此处的磁感线最为密集；b、c、d三点的磁感线相对稀疏。因此a点的磁场最强。
【答案】
A
【知识点】
磁感线的特点；磁场强弱判断
【点评】
本题考查磁感线与磁场强弱的对应关系，核心是掌握“磁感线越密，磁场越强，磁极附近磁感线最密集”这一规律，属于基础题，侧重对基础知识的考查。
【难度系数】
0.8

【分析】

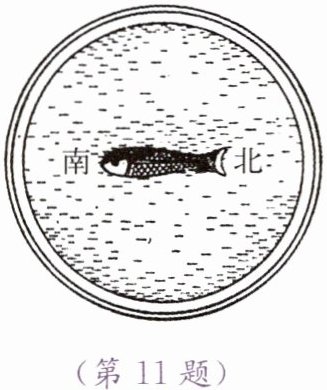

首先回忆磁体的基本性质、地磁场的分布特点以及磁感线的相关概念，然后对每个选项逐一分析：
1. 磁性材料制成的物体被磁化后成为磁体，能被磁体吸引；
2. 磁感线是假想的物理模型，实际不存在；
3. 根据地磁场的分布，结合指南鱼静止时的指向判断其磁极；
4. 磁体的磁极部位磁性最强，中间磁性最弱。
【解析】
对各选项分析如下：
选项A：鱼形铁属于磁性材料，被磁化后成为磁体，能够被磁体吸引，故A错误；
选项B：磁感线是为了形象描述磁场而假想的曲线，实际并不存在，“指南鱼”周围存在磁场，但不存在磁感线，故B错误；
选项C：地球是一个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近。“指南鱼”静止时鱼首指南（地理南极），说明鱼首为S极，因此鱼尾为N极，鱼尾应标注“N”，故C正确；
选项D：磁体的磁极（首尾部位）磁性最强，中间（腹部）磁性最弱，故D错误。
【答案】
C
【知识点】
磁体的性质，地磁场，磁感线概念
【点评】
本题考查磁体相关的基础知识点，需要熟练掌握磁体的性质、地磁场的分布规律以及磁感线的特点，通过逐一分析选项即可得出正确结论。
【难度系数】
0.6

【分析】

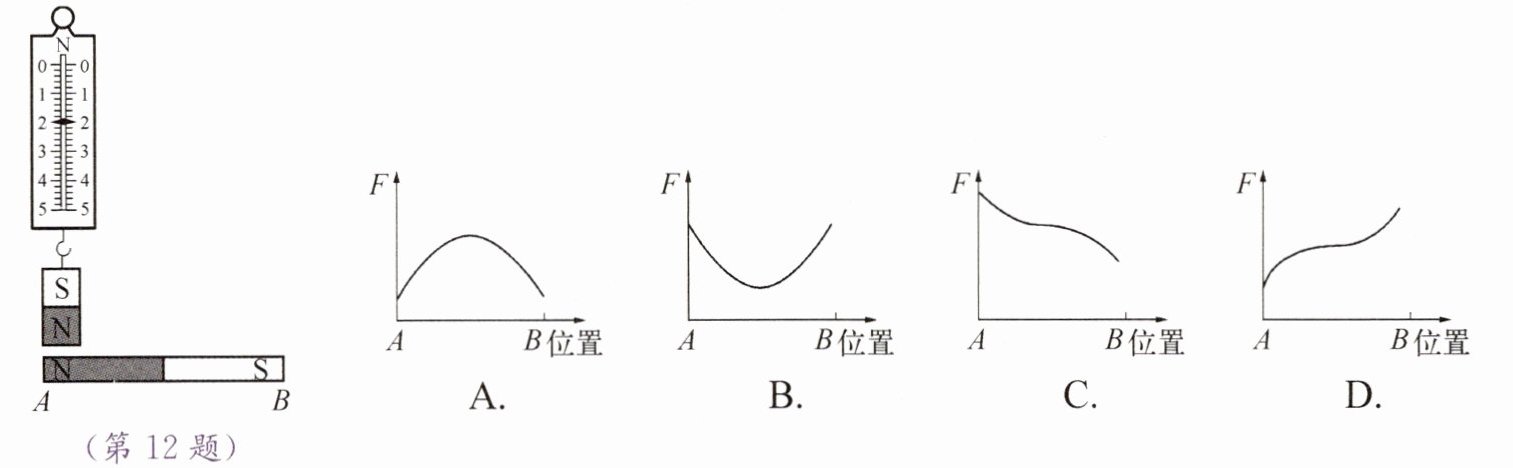

解题思路：先明确两个磁体的磁极，再分阶段分析移动过程中磁极间的相互作用力变化，结合弹簧测力计的受力（示数=磁体重力±磁极间的力）判断示数变化趋势：
1. 先确定磁极：悬挂磁体下端为N极，水平磁体A端为N极、B端为S极；
2. 分析A到水平磁体中点的过程：此时是同名磁极（N-N）靠近，相互排斥，测力计示数$ F = G - F_{\mathrm{斥}} $。随着向中点移动，排斥力随磁极距离增大而减小，重力G不变，所以示数逐渐增大；
3. 分析中点到B的过程：此时是异名磁极（N-S）靠近，相互吸引，测力计示数$ F = G + F_{\mathrm{吸}} $。越靠近B端，吸引力随磁极距离减小而增大，所以示数继续增大，且因磁体两端磁性最强，靠近B端时吸引力增加更快，示数上升速度变快；
4. 最后结合图像，找到符合“持续上升，且上升趋势先缓后陡”的选项。
【解析】
1. 磁极判定：悬挂磁体下端为N极，水平磁体A端为N极、B端为S极。
2. A到中点阶段：
悬挂磁体N极与水平磁体N极是同名磁极，相互排斥，弹簧测力计示数满足 $ F = G - F_{\mathrm{斥}} $。从A向中点移动时，两N极间距增大，排斥力$ F_{\mathrm{斥}} $逐渐减小，磁体重力G不变，因此测力计示数F逐渐增大。
3. 中点到B阶段：
悬挂磁体N极与水平磁体S极是异名磁极，相互吸引，弹簧测力计示数满足 $ F = G + F_{\mathrm{吸}} $。向B端移动时，两磁极间距减小，吸引力$ F_{\mathrm{吸}} $逐渐增大，重力G不变，因此测力计示数F继续增大；又因为磁体两端磁性最强，越靠近B端吸引力增长越快，示数上升速度逐渐变快。
4. 图像匹配：整个过程中示数持续上升，且上升趋势先缓后陡，与选项D的图像一致。
【答案】D
【知识点】
1. 磁极间的相互作用
2. 弹簧测力计受力分析
3. 磁体磁性分布规律
【点评】
本题将磁极间的相互作用与弹簧测力计受力分析结合，需要分阶段梳理受力变化，同时结合磁体“两端磁性强、中间弱”的性质，对学生的逻辑分析能力和磁体性质的掌握程度有一定要求，需清晰区分不同阶段的力的类型与变化趋势。
【难度系数】0.4
