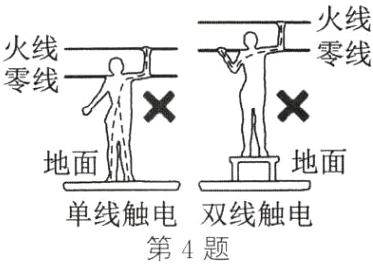

4. 如图所示为家庭电路中发生触电的两种情形，请画出此时通过人体的电流路径。

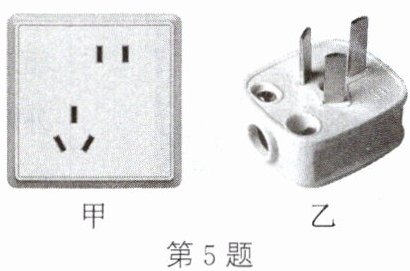

5. 如图甲所示的五孔插座由一个两孔插座和一个三孔插座组合而成，它们分别按“”和“”的规则接入电路。如图乙所示的三线插头用于接入三孔插座。它的接地插片较，插入插座先与线相连，有利于用电安全。

6. 如图所示为电路过载演示实验电路。由实验可知，电路中同时工作的用电器越多、功率越大，干路电流就越，当电流增大到一定程度时，细铜丝上的易燃纸条被。可以想象，如果家庭电路发生，其后果十分严重。

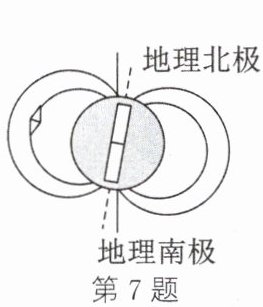

7. 请在图中标出小磁针的Ｎ极及地球周围的磁感线方向。

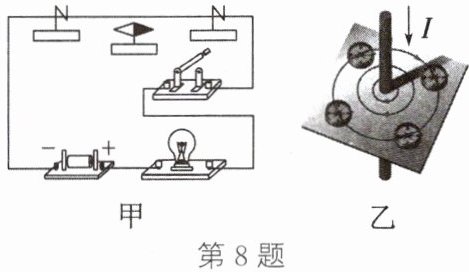

8. 在探究电流的磁场实验中：
(1)如图甲所示，闭合开关前，小磁针静止时指向方向，这是因为受到的作用。闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在，这是丹麦物理学家首先发现的。
(2)为探究通电直导线周围的磁场分布情况，用小磁针、细铁屑、硬纸板等器材进行实验，磁场分布如图乙所示，它的磁感线是以电流为中心的一系列。

9. 如图为“探究通电螺线管外部磁场方向”的实验装置：在玻璃板上均匀撒上铁屑，闭合开关后，玻璃板，由铁屑分布情况可知，螺线管外部磁场与磁体周围磁场相似。
