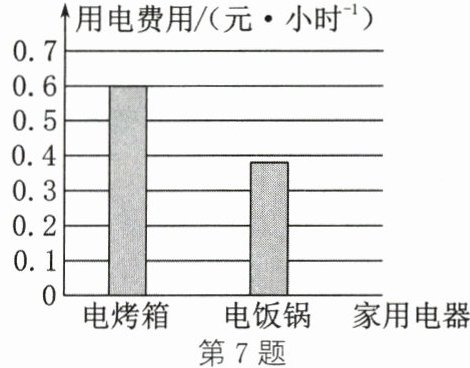

7. 小华家有电烤箱和电饭锅各一个，按照$0.5$元/度的计费标准，将它们正常工作$1\ h$的用电费用绘制成了如图所示的柱状图。下列判断正确的是 (

)

A.电烤箱正常工作时的电压较高
B.正常工作时，它们做功一样快
C.电烤箱正常工作时的电流大于电饭锅的电流
D.一个月内，小华家电烤箱的用电费用一定比电饭锅的多

答案：7.C

解析：

A. 家庭电路电压为220V，两者电压相同，A错误。
B. 电烤箱功率$P_1=\frac{0.6元}{0.5元/度}=1.2kW$，电饭锅功率$P_2=\frac{0.4元}{0.5元/度}=0.8kW$，功率不同，做功快慢不同，B错误。
C. 由$P=UI$，$I_1=\frac{P_1}{U}=\frac{1200W}{220V}\approx5.45A$，$I_2=\frac{P_2}{U}=\frac{800W}{220V}\approx3.64A$，$I_1＞I_2$，C正确。
D. 用电费用与工作时间有关，时间未知，无法比较，D错误。
结论：C

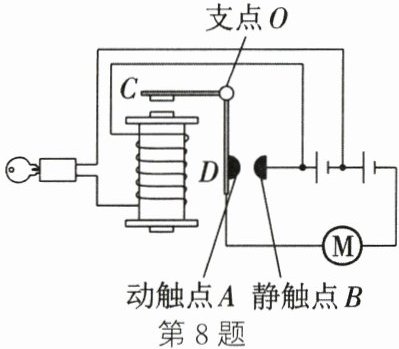

8. 如图所示为燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入钥匙孔并旋转，图中$OC=OD$。则下列分析错误的是 (

)

A.旋转钥匙相当于闭合开关
B.电磁铁是利用电流的磁效应来工作的
C.杠杆$COD$是费力杠杆
D.电动机工作时主要将电能转化为机械能

答案：8.C

9. 在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让家用挂壁空调工作$3\ min$，测得电能表指示灯闪烁$120$次。但是他家电能表铭牌上的“$××\ imp/(kW·h)$”的参数模糊不清了，这个参数值最可能是 (

)

A.$1000$
B.$2000$
C.$3000$
D.$4000$

答案：9.B

解析：

家用挂壁空调功率约为$1\ kW$，工作时间$t = 3\ min = \frac{3}{60}\ h = 0.05\ h$，消耗电能$W = Pt = 1\ kW×0.05\ h = 0.05\ kW·h$。电能表指示灯闪烁$120$次，参数值$N = \frac{120\ imp}{0.05\ kW·h} = 2000\ imp/(kW·h)$。
B

10. 如图甲所示，电源电压恒定，$R_1$是定值电阻，$R_2$的最大阻值为$20\ \Omega$，灯泡L标有“$6\ V\ 6\ W$”字样。闭合开关S后，将$R_2$的滑片$P$由最右端向左移动，直至灯泡正常发光，此过程中，两电压表$V_1$、$V_2$($V_2$未画出)示数分别为$U_1$、$U_2$，其关系图像如图乙所示。下列说法正确的是 (

)

A.电源电压为$12\ V$
B.滑片移动过程中电路的最小功率为$9\ W$
C.当灯泡正常发光时，滑动变阻器接入电路的阻值为$3\ \Omega$
D.当滑动变阻器的滑片处于最右端时，定值电阻与灯泡的电阻之比为$2:3$

答案：10.C
