11. 教室里的日光灯、家里的各个家用电器都是
并
联连接的，它们正常工作时的两端电压为
220
V；为了能保证教室内的用电安全，需在
火
线上安装熔丝；如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，那么你认为原因可能是
短路(合理即可)
(写出一种即可)。
答案：11.并 220 火 短路(合理即可)
12. 一个玩具车使用的电动机，当把它接入1 V电压的电路时，不让电动机转动，测得流过电动机的电流是2 A，那么该电动机线圈的电阻是
0.5
$\Omega$；若把它接入电源电压为2.5 V的电路中，电动机正常工作，测得此时流过电动机的电流是1 A，电动机正常工作时消耗的电功率为
2.5
W，线圈发热功率为
0.5
W。
答案：12.0.5 2.5 0.5

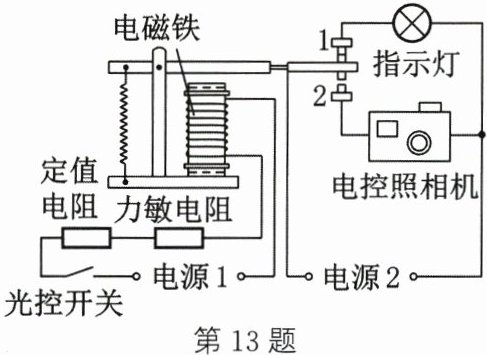

13. 如图所示为一种“闯红灯违规证据模拟记录器”的工作原理图，光控开关接收到红绿灯发出的红光时会自动闭合，力敏电阻若同时受到车的压力，其阻值变小，电路中电流变大，电磁铁的磁性
变强
(变强/不变/变弱)，使衔铁与触点
2
(1/2)接触，电控照相机工作，拍摄违规车辆。要使质量较小的车闯红灯也能被拍下，可以适当
减小
(增大/不改变/减小)定值电阻的阻值。
答案：13.变强 2 减小

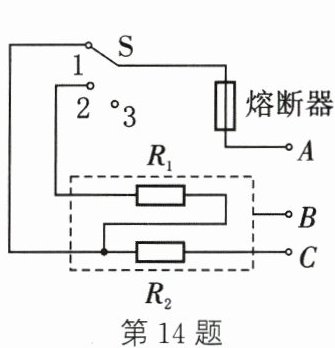

14. 如图所示为某家用电热器的工作原理示意图，$R_1$、$R_2$是发热电阻，两电阻的阻值均恒定为48.4 $\Omega$，虚线框表示电热器的金属外壳。用一个单刀三掷开关可以实现电热器开关机和多挡位切换。
(1) 为安全起见，图中A、B、C三个接头中，
B
与地线相连；正常工作时，另外两个接头之间的电压为
220
V。
(2) 该电热器开关S分别接“1”和接“2”时，电热器的电功率之比为
2:1
。当S接“2”时，正常工作5 min，电热器产生的热量为
$1.5×10^{5}$
J。
答案：$14.(1)B 220 (2)2:1 1.5×10^{5}$
解析：
(1) B；220
(2) 2:1；$1.5×10^{5}$
15. (4分)按题目要求作图。
(1) 如图甲所示，小磁针静止在通电螺线管的正右方，请在图中标出小磁针的N极和电源的“+”“-”极。

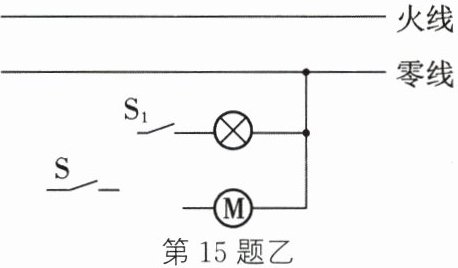

(2) 如图乙所示，只闭合开关S，风扇M工作；只闭合开关$S_1$，灯泡和风扇M都不工作；同时闭合开关S、$S_1$，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
答案：15.(1)如图甲所示 (2)如图乙所示
