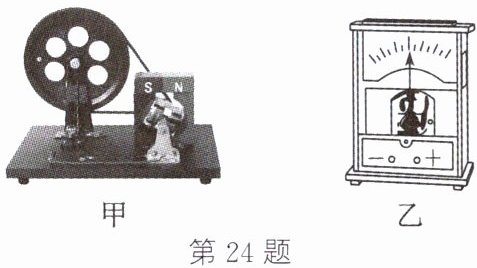

24. 如图甲，把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡发光。下列说法正确的是 (
C
)
A.发电机是利用电流的磁效应来工作的
B.发电机将电能转化为了机械能
C.线圈转得越快，小灯泡越亮
D.如果将小灯泡换成如图乙的灵敏电流计，指针一直偏向右边
答案：24.C

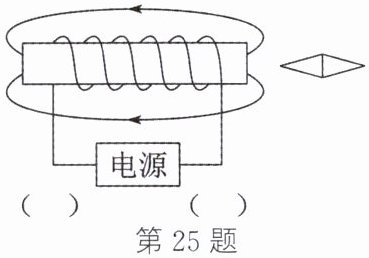

25. 如图所示，请在图中标出小磁针的$N$极和电源的正、负极。
答案：25.如图所示

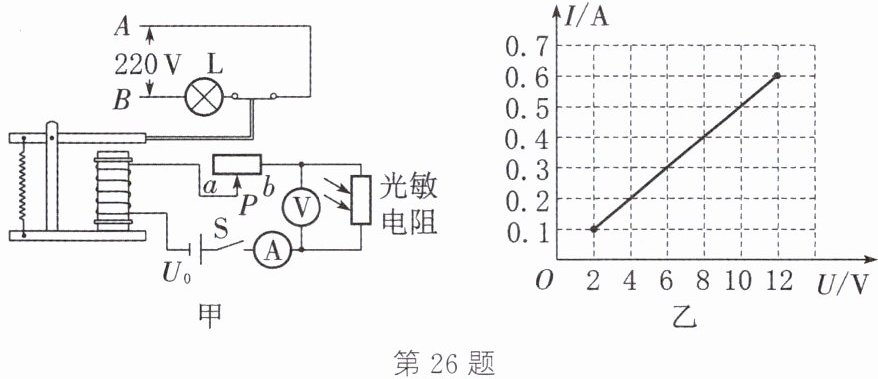

26. 光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图甲所示。(电磁继电器线圈的电阻不计)
(1)导线
A
($A/B$)连接家庭电路中的火线。
(2)小柯的设计要求是“智能家居照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的增加而
减小
。
(3)保持光照强度不变，闭合开关$S$后，滑片$P$由$a$端向$b$端移动的过程中，电流表示数$I$与电压表示数$U$的关系图像如图乙所示，求滑动变阻器的最大阻值。(电源电压$U_0$不变)
答案：26.(1)A (2)减小 (3)当滑片P位于b端时，电路为只有光敏电阻的简单电路，电压表测电源的电压，由图乙可知，电源的电压U₀=12V；当滑片P位于a端时，滑动变阻器与光敏电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，此时电路中电流最小，由图乙可知，I = 0.1A，U光敏=2V，则电路中的总电阻R总=U₀/I=12V/0.1A = 120Ω，光敏电阻的阻值R光敏=U光敏/I=2V/0.1A = 20Ω，滑动变阻器的最大阻值Rab=R总 - R光敏=120Ω - 20Ω = 100Ω
解析：
(1)A
(2)减小
(3)解：当滑片P位于b端时，电路为光敏电阻的简单电路，电压表测电源电压，由图乙知电源电压$U_0=12\,V$。
当滑片P位于a端时，滑动变阻器与光敏电阻串联，此时电流最小，由图乙知$I=0.1\,A$，$U_{光敏}=2\,V$。
电路总电阻$R_{总}=\frac{U_0}{I}=\frac{12\,V}{0.1\,A}=120\,\Omega$。
光敏电阻阻值$R_{光敏}=\frac{U_{光敏}}{I}=\frac{2\,V}{0.1\,A}=20\,\Omega$。
滑动变阻器最大阻值$R_{ab}=R_{总}-R_{光敏}=120\,\Omega-20\,\Omega=100\,\Omega$。
答：滑动变阻器的最大阻值为$100\,\Omega$。
