5. 如图所示为练习使用测电笔的两种情形，图的使用方式是正确的。若电路中插座完好且接线正确，则按正确方式使用测电笔，将笔尖插入插座的侧插孔，氖管会发光。若按图中错误的方式去操作，则容易造成 (单线触电/双线触电)。当发现家用电器或电线失火时，必须先，然后救火。

6. 家庭电路中，输电线进户后首先接到 (电能表/总开关/保险装置)上；家庭电路中的保险装置内装有熔丝，当家庭电路中电流过大时，熔丝会自动熔断，相同长度和材料制成的熔丝，(粗/细)的更容易熔断。

7. (2025·扬州模拟)如图所示是居民将电线插座从窗口悬挂到室外，给电瓶车充电的情景，这种充电方式存在着很大的安全隐患。下列说法正确的是 ()

A.给电动车充电时，电瓶相当于电源
B.正在充电的电动车着火时要立即切断电源
C.人接触绝缘皮破损处发生触电事故是因为接触到了零线
D.夜晚，水蒸气易液化成小水珠附在插座内部，可能造成断路

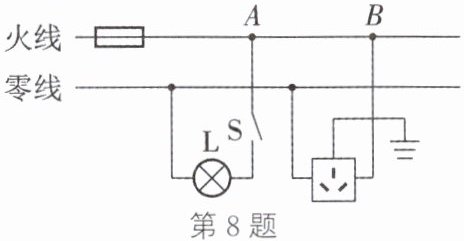

8. 如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。此时用测电笔检测插座的左、右两孔，氖管均不亮，则电路中的故障可能是 ()

A.熔丝熔断
B.三孔插座与地线接触不良
C.灯泡被短路
D.A、B两点间断路

9. (2025·包头一模)在家庭电路中，插头与插座接触不良有时会将插孔烧焦，如图所示。关于该现象的形成，下列分析正确的是 ()

A.插头与插座是并联在一起的
B.接触不良会使接触处的电阻变大
C.接触不良导致电路短路将插孔烧焦
D.插孔处的电压过大导致插孔被烧焦

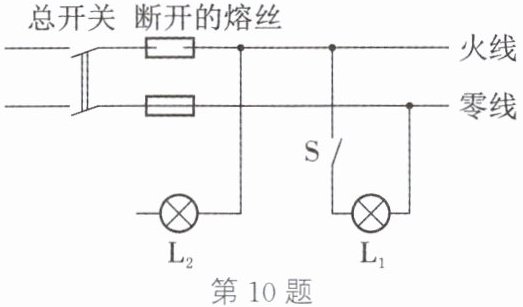

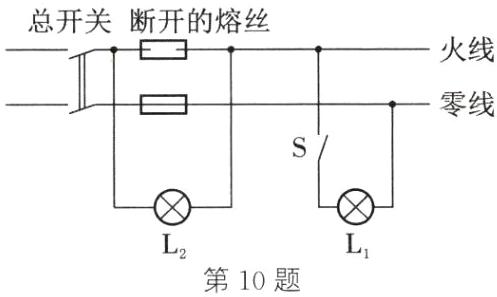

10. 为判断如图所示的家庭电路中白炽灯$L_1$是否短路，将火线上的熔丝断开，用另一只完好的白炽灯$L_2$作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据$L_2$的亮暗作出判断。请在图中补画一根导线，将$L_2$正确接入电路。
