16. 指南针是我国古代四大发明之一。指南针能够指南北，是因为本身具有
磁
性的指南针受到
地磁场
的作用，静止时
南(或S)
极指向南方。
答案：16.磁地磁场 南(或S)
17. 通过物理学习，相信聪明的你一定学到了很多物理知识，还知道了很多物理学家及他们对物理学做出的贡献。如：奥斯特发现了
电生磁(或电流的磁效应)
，首次揭示了电和磁的联系；法拉第发现了
电磁感应
现象，进一步揭示了电与磁的联系，开辟了人类的电气时代。
答案：17.电生磁(或电流的磁效应) 电磁感应
18. 如图所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明
通电导体周围存在磁场
。改变直导线中的电流方向，小磁针偏转方向也随之改变，表明
通电导体周围的磁场方向与电流方向有关
。
答案：18.通电导体周围存在磁场 通电导体周围的磁场方向与电流方向有关

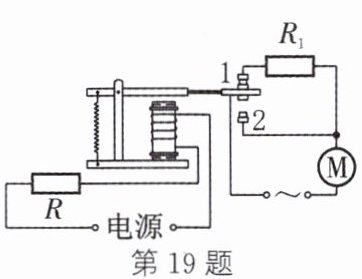

19. (2024·淮安淮阴段考)小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路($R$ 是一个力敏电阻)。小明分析：当人站在电梯上时，力敏电阻的阻值减小，电磁铁的磁性变
强
(强/弱)，衔铁与触点 2 接触，电动机的转速变
快
(快/慢)。
答案：19.强 快

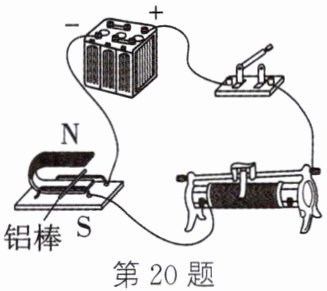

20. 如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对
通电导体
有力的作用，利用这一原理可以制成
电动
机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向
右
运动。
答案：20.通电导体 电动 右
21. 如图所示，地磁北极的位置最可能是 (
C
)
A.$a$
B.$b$
C.$c$
D.$d$
答案：21.C

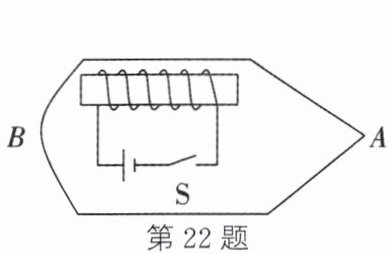

22. 如图所示，玩具船上有一个由电池和带铁芯的细长螺线管组成的电路，小船漂浮在水面上，船头$A$指向东，船尾$B$指向西。闭合开关$S$后，船头$A$最终指向 (
A
)
A.北
B.南
C.东
D.西
答案：22.A
解析：
解：闭合开关后，螺线管中有电流通过，根据安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指指向螺线管的N极。由图可知电流从螺线管右端流入，左端流出，因此螺线管右端为N极，左端为S极。地磁场的N极在地理南极附近，S极在地理北极附近，同名磁极相互排斥，异名磁极相互吸引，螺线管的N极（右端）会受到地磁场S极（地理北极）的吸引，故船头A（右端）最终指向北。
A

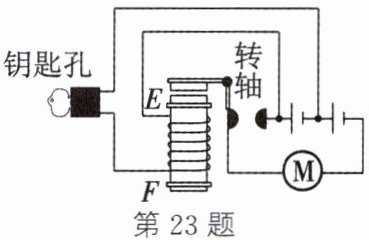

23. 如图所示为汽车启动原理图，汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)，下列有关说法错误的是 (
C
)
A.此时通电螺线管产生磁性
B.通电螺线管$E$端的磁极为南极
C.电动机是利用电磁感应原理制成的
D.通电螺线管两端电压与电动机两端电压不同
答案：23.C
