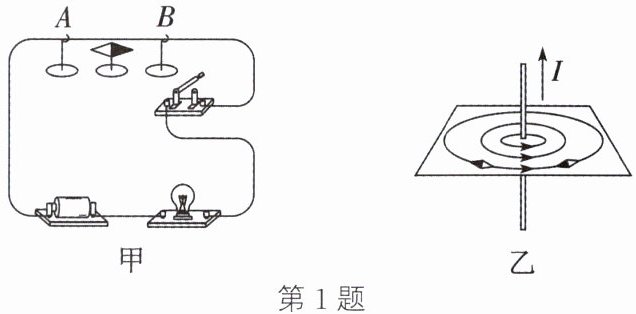

1. 如图甲所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针偏转。
(1) 第一个通过类似实验得出电和磁之间有联系的物理学家是
奥斯特
(填人名)。
(2) 改变直导线中的电流方向，小磁针偏转方向也发生改变，这表明
电流的磁场方向与电流的方向有关
。
(3) 图甲中的直导线$AB$是
南北
(南北/东西)方向放置在小磁针上方的。
(4) 通电直导线周围的磁感线分布如图乙所示，磁感线是以直导线为中心的一系列的
同心圆
，从图中可看出，磁感线是
闭合
(闭合/不闭合)的曲线；图中小磁针涂黑的磁极是
S
极。
甲 第1题 乙 第2题
答案：1.(1)奥斯特 (2)电流的磁场方向与电流的方向有关
(3)南北 (4)同心圆 闭合 S
2. 用如图所示的装置可以探究通电螺线管外部磁场的方向与什么因素有关。
(1) 通电螺线管外部周围放置小磁针是为了
显示磁场方向
。
(2) 实验过程中，把电池的正负极位置对调，这样操作是为了研究
通电螺线管外部磁场的方向与电流方向的关系
。
答案：2.(1)显示磁场方向
(2)通电螺线管外部磁场的方向与电流方向的关系
3. 通电螺线管两端的极性取决于
(
B
)
A.电流的强弱
B.电流的方向
C.线圈的匝数
D.线圈的大小
答案：3.B
4. 关于螺线管，下列说法错误的是
(
A
)
A.螺线管周围一定存在磁场
B.知道通电螺线管的电流方向就可以判断出南、北极
C.知道通电螺线管的南、北极就可判断出电流的方向
D.通电螺线管的磁极可以对调
答案：4.A

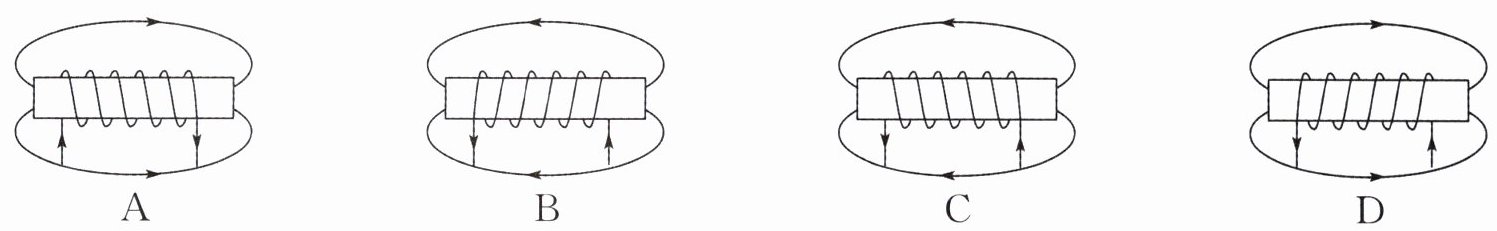

5. 下列选项中表示的通电螺线管中电流方向和螺线管周围磁感线分布的四种情况，其中正确的是
(
B
)
答案：5.B
