6. 将三个阻值均为$6\Omega$的电阻同时使用,采用不同的方式进行连接,不可能获得的总电阻是(

)。
A.$2\Omega$
B.$3\Omega$
C.$9\Omega$
D.$18\Omega$

答案：B

解析：

- 三个电阻串联：$R = 6\Omega + 6\Omega + 6\Omega = 18\Omega$
三个电阻并联：$R=\frac{1}{\frac{1}{6\Omega}+\frac{1}{6\Omega}+\frac{1}{6\Omega}}=2\Omega$
两个电阻串联后与第三个并联：$R_串=6\Omega+6\Omega=12\Omega$，$R=\frac{12\Omega×6\Omega}{12\Omega+6\Omega}=4\Omega$
两个电阻并联后与第三个串联：$R_并=\frac{6\Omega×6\Omega}{6\Omega+6\Omega}=3\Omega$，$R=3\Omega+6\Omega=9\Omega$
B

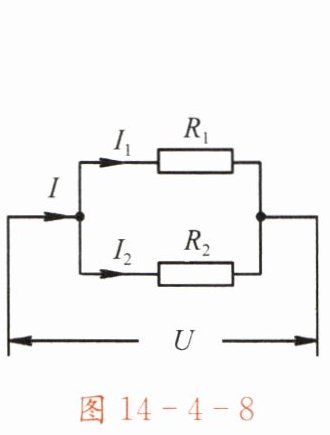

7. 如图14 - 4 - 8所示,下列四个等式中,符合并联电路特点的是(

)。

A.$I = I_1 + I_2$

B.$U = U_1 + U_2$
C.$R = R_1 + R_2$
D.$\frac{I_1}{I_2} = \frac{R_1}{R_2}$

答案：A

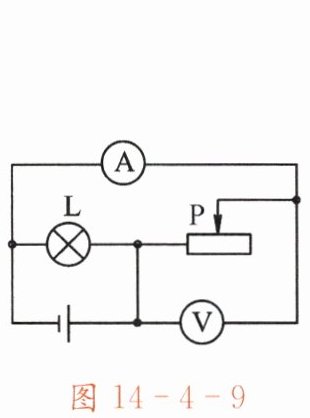

8. 在图14 - 4 - 9所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器$R的滑片P$由中点向右移动时,下列判断中正确的是(

)。
A.电流表和电压表的示数都增大
B.电流表和电压表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数减小,电压表的示数不变

答案：D

解析：

由电路图可知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测滑动变阻器支路电流。
电源电压不变，电压表示数不变。
滑动变阻器滑片P由中点向右移动，接入电路电阻R增大。
由$I=\frac{U}{R}$，U不变，R增大，电流表示数减小。
结论：电流表示数减小，电压表示数不变。
D

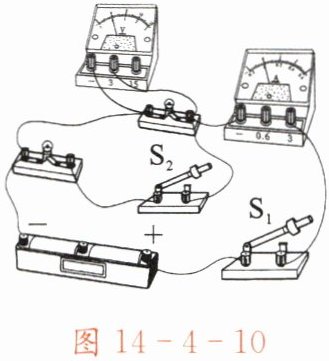

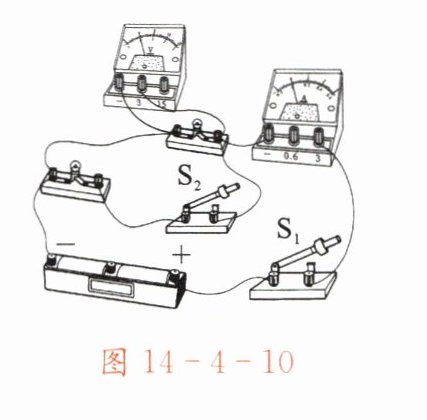

9. 如图14 - 4 - 10所示,电池组的供电电压一定。关于电路的工作情况,下列说法中正确的是(

)。

A.只闭合$S_1$时,两个灯泡是串联的
B.若先闭合$S_1$,再闭合$S_2$,电压表、电流表的示数均变小
C.若先闭合$S_1$,再闭合$S_2$,电压表、电流表的示数均变大
D.若先闭合$S_1$,再闭合$S_2$,电压表的示数不变、电流表的示数变大

答案：D

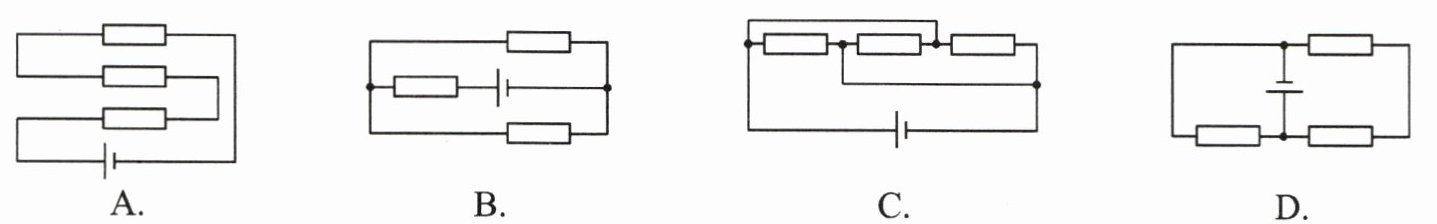

10. 下列电路中,三个电阻相互并联的是(

)。

A.
B.
C.
D.

答案：C

11. 如图14 - 4 - 11所示,已知$R_1 = 2\Omega$,$R_2 = 6\Omega$,开关闭合时,电压表的示数为$3V$,求电流表的示数和电源电压。

答案：0.5 A 4 V

解析：

解：由图可知，$R_1$与$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流。
电路电流$I=\frac{U_2}{R_2}=\frac{3\mathrm{V}}{6\Omega}=0.5\mathrm{A}$
$R_1$两端电压$U_1=IR_1=0.5\mathrm{A}×2\Omega=1\mathrm{V}$
电源电压$U=U_1+U_2=1\mathrm{V}+3\mathrm{V}=4\mathrm{V}$
电流表的示数为$0.5\mathrm{A}$，电源电压为$4\mathrm{V}$。
