例题2 在图13-4-2所示的电路中：

(1)当闭合开关S后,电压表的示数表示()。
$A. L_1$两端的电压
$B. L_2$两端的电压
C. 电源的电压
$D. L_1$和$L_2$两端的电压
(2)当断开开关S后,电压表的示数为()。
$A. L_1$两端的电压
$B. L_2$两端的电压
C. 电源的电压
D. 零
解析 当开关S闭合时,灯泡$L_1$与$L_2$串联,电压表接在$L_2$的两端,测的是$L_2$两端的电压；当开关S断开时,闭合电路中只有$L_1$和电压表串联,电压表等效于断路,可以认为回路中的电流几乎为零,因此电压表相当于接在电源的两端,所测的为电源电压。故(1)应选B,(2)应选C。
说明 电流表串联在电路中相当于导线；电压表并联在电路中时通过它的电流很小,电压表所在的支路可看作断路。

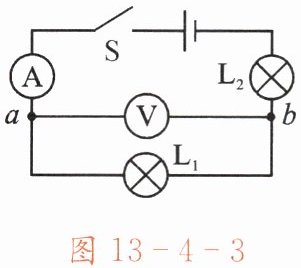

例题3 如图13-4-3所示,闭合开关,两个灯泡都不亮,电流表的指针几乎不动,而电压表的指针有明显偏转。该电路的故障可能是()。

A. 电流表坏了或未接好
B. 从a经过灯泡L₁到b的电路中有断路
C. 灯泡L₂的灯丝烧断或灯座未接通
D. 电流表和灯泡L₁、L₂都坏了
解析 开关闭合,若两个灯泡都不亮,则说明电流表、灯泡L₁和L₂与电源的回路中有“断路”；而电流表指针几乎不动,但电压表指针有明显偏转,说明电流表、电压表和灯泡L₂是通路,所以“断路”只可能发生在$a→L_1→b$中。故本题正确答案应选B。
说明 掌握利用电流表、电压表判断电路故障的方法。
(1)电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是：①电压表已损坏,②电压表接触不良,③与电压表并联的用电器短路。
(2)电压表有示数而电流表无示数：“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是：①电流表短路,②和电压表并联的用电器开路。此时电流表所在电路中串联电压表使电流太小,电流表无明显示数。
(3)电流表、电压表均无示数：“两表均无示数”表明无电流通过两表,除两表同时短路外,最大的可能是主电路断路导致无电流。
