1. 道路两侧的树上、商店门前的彩灯扮靓了我们城区的生活空间,它们是由许多灯泡联而成的,虽然一个灯泡熄灭之后,其他灯泡依然明亮,但取走任何一个灯泡,其他灯泡都会。

2. 如图所示,要使 $ L_1 $、$ L_2 $ 组成串联电路,应闭合,断开；要使 $ L_1 $、$ L_2 $ 组成并联电路,应闭合,断开；当同时闭合 $ S_1 $、$ S_2 $,电路形成。

3. 道路旁的路灯总是一齐亮,一齐灭。如果它们其中一盏灯坏了,其他灯仍能正常发光。根据这些现象可以判断,路灯是()
A.串联的
B.并联的
C.可能是串联的,也可能是并联的
D.不能确定是何种连接方式

4. 日常生活经验告诉我们：家中的电灯、电冰箱等用电器,彼此间的连接方式是()
A.串联的
B.可能是串联,也可能是并联
C.并联的
D.电灯与插座间是串联的,其他用电器之间是并联的

5. 与如图所示的实物图相对应的电路图是()

6. 如图所示的电路图,下列说法中正确的是()

A.$ L_1 $ 和 $ L_2 $ 并联时,开关 $ S_1 $ 同时控制 $ L_1 $ 和 $ L_2 $
B.$ L_1 $ 和 $ L_2 $ 并联时,开关 $ S_3 $ 只控制 $ L_1 $
C.$ L_1 $ 和 $ L_2 $ 串联时,开关 $ S_1 $ 同时控制 $ L_1 $ 和 $ L_2 $
D.$ L_1 $ 和 $ L_2 $ 串联时,开关 $ S_2 $ 只控制 $ L_2 $

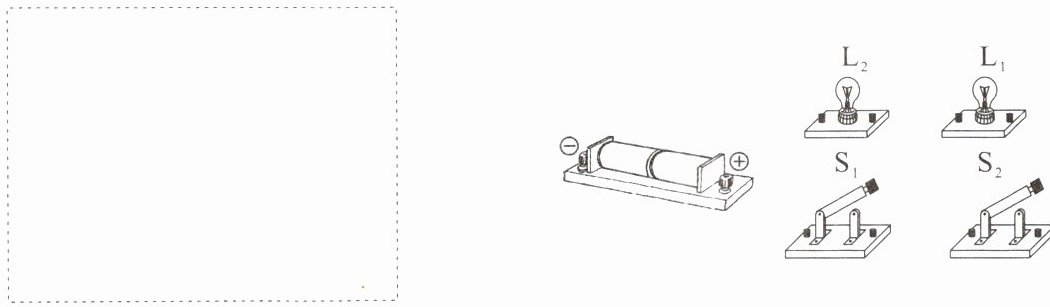

7. 如图所示,要求用一只开关只控制电灯 $ L_1 $,另一只开关控制整个电路,并且使两盏电灯互不影响。请在左边的虚线框内设计出适当的电路图,再根据电路图连接实物电路。
