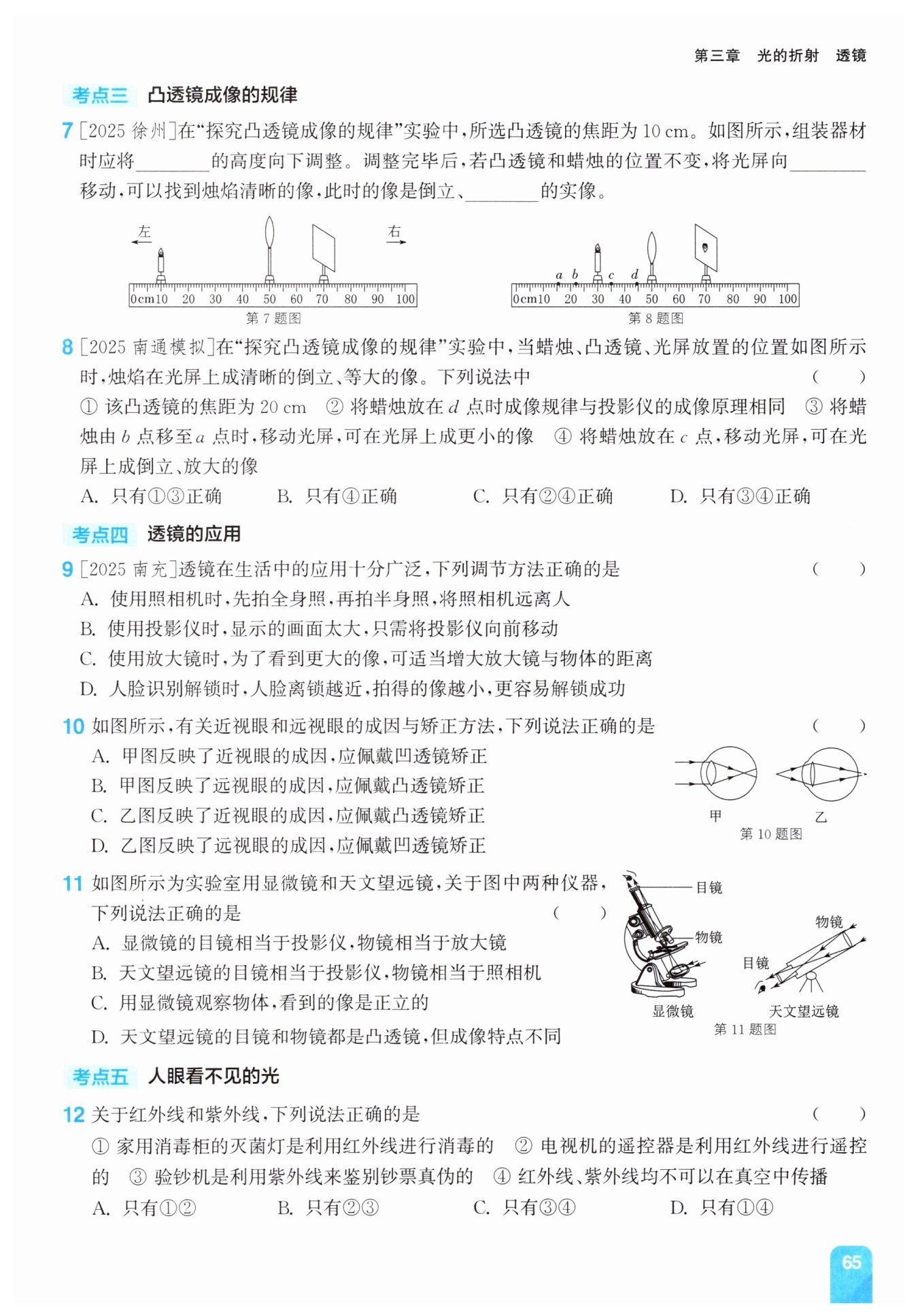

第65页 - 通城学典课时作业本八年级物理苏科版江苏专用

凸透镜

左

缩小

D

C

A

D

B

【分析】
首先回忆凸透镜成像实验的基础操作要求：烛焰、凸透镜、光屏三者的中心需要调整到同一高度，保证像能成在光屏中央。观察题图可以发现，凸透镜的中心高度明显高于烛焰和光屏的中心，因此第一空需要向下调整凸透镜。接下来计算物距：蜡烛在10cm刻度处，凸透镜在50cm刻度处，物距u=50cm-10cm=40cm，已知焦距f=10cm，此时u＞2f，根据成像规律，对应的像距需要满足f＜v＜2f，也就是距离凸透镜10~20cm的位置，对应刻度为60cm~70cm之间，当前光屏在70cm刻度处，所以需要向左移动光屏才能承接清晰的像。最后根据u＞2f的成像规律，此时成倒立、缩小的实像。
【解析】
1. 器材调整：实验要求烛焰、凸透镜、光屏中心大致在同一高度，题图中凸透镜位置偏高，因此需要向下调整凸透镜的高度。
2. 物距计算：蜡烛对应刻度10.0cm，凸透镜对应刻度50.0cm，物距u=50.0cm-10.0cm=40.0cm，已知凸透镜焦距f=10cm，满足u＞2f的条件。
3. 光屏移动方向：u＞2f时像距范围为f＜v＜2f，即10cm＜v＜20cm，对应光屏刻度在60cm~70cm之间，当前光屏在70cm刻度处，因此将光屏向左移动即可找到清晰的像。
4. 成像性质：当物距大于2倍焦距时，凸透镜成倒立、缩小的实像。
【答案】
凸透镜左缩小
【知识点】
凸透镜成像规律，实验器材调试
【点评】
本题是凸透镜成像实验的基础考题，依次考察实验操作规范、像距范围判断、成像性质记忆，都是该实验的核心基础考点，只要牢记成像规律和实验操作要求就可以顺利解题。
【难度系数】
0.8

【分析】
解题时首先要从题干给出的“成清晰倒立等大的像”这个条件入手，先算出凸透镜的焦距：先读取图中刻度，蜡烛在30cm刻度处，凸透镜在50cm刻度处，光屏在70cm刻度处，此时物距u=20cm、像距v=20cm，结合凸透镜成像规律中u=2f时成倒立等大实像的特点，就能算出焦距f=10cm。之后逐个验证四个说法：分别算出每个点对应的物距，对照不同物距区间的成像性质、对应的生活应用判断对错，最后筛选出正确的结论即可选出答案。
【解析】
解：
1. 先确定凸透镜焦距：
由图可知，蜡烛位置为30cm，凸透镜位置为50cm，光屏位置为70cm，此时烛焰成倒立、等大的清晰实像，根据凸透镜成像规律，当u=v=2f时成倒立等大的实像，因此物距u=50cm-30cm=20cm=2f，解得该凸透镜焦距f=10cm。
2. 逐一判断四个结论：
① 该凸透镜焦距为10cm，并非20cm，①错误；
② d点对应刻度为45cm，蜡烛放在d点时物距u=50cm-45cm=5cm＜f，此时成正立、放大的虚像，对应放大镜的成像原理，和投影仪“f＜u＜2f成倒立放大实像”的原理不同，②错误；
③ 将蜡烛由b点移至a点时，物距不断增大，且始终大于2f，凸透镜成实像时满足“物远像近像变小”的规律，因此移动光屏可以得到更小的实像，③正确；
④ c点对应刻度为35cm，蜡烛放在c点时物距u=50cm-35cm=15cm，满足f＜u＜2f，移动光屏可成倒立、放大的实像，④正确。
综上只有③④正确，对应选项D。
【答案】D
【知识点】
凸透镜成像规律
【点评】
本题属于凸透镜成像规律的常规考题，核心考点是不同物距下的成像性质和对应应用，解题的关键是先通过等大实像的条件算出焦距，再逐一验证每个说法，需要注意区分实像、虚像的成像条件，避免混淆不同光学仪器的成像原理。
【难度系数】
0.6

【分析】
这道题考察凸透镜成像规律在生活透镜中的实际应用，解题思路是先明确凸透镜成像的两类动态变化规则：1. 照相机、投影仪成实像时，遵循“物近像远像变大，物远像近像变小”的规律；2. 放大镜成正立放大虚像时，只要物体保持在一倍焦距以内，物距越大，虚像越大。之后逐个对照每个选项的使用场景，结合对应规律判断调节方法是否正确，排除错误选项即可得到正确答案。
【解析】
我们逐个对选项进行推导判断：
A选项：先拍全身照再拍半身照，要求人像变大，根据实像“物近像远像变大”的规律，需要减小物距，将照相机靠近人，同时增大镜头和感光元件的距离，将照相机远离人会让像变小，A错误。
B选项：投影仪显示的画面太大，需要让像变小，根据实像“物远像近像变小”的规律，需要增大物距（将投影仪向远离屏幕的方向后移），同时减小像距（调节镜头靠近投影片），仅将投影仪向前移动会让物距更小，像进一步变大，B错误。
C选项：放大镜的成像条件是物距小于一倍焦距，此时成正立放大的虚像，在一倍焦距的范围内适当增大放大镜与物体的距离，虚像会同步变大，就可以看到更大的像，C正确。
D选项：人脸识别解锁的摄像头是凸透镜，成倒立缩小的实像，人脸离锁越近，物距越小，根据实像变化规律，成的像会越大，并非越小，D错误。
综上，正确选项为C。
【答案】C
【知识点】
凸透镜成像规律，透镜的应用
【点评】
本题结合日常常见的透镜使用场景考察凸透镜成像的动态变化逻辑，易错点是混淆实像、虚像的像大小随物距的变化规律，不少同学容易忽略投影仪调节像大小时需要同步调整物距和像距，完成本题可以进一步强化对不同透镜应用场景调节逻辑的理解。
【难度系数】
0.6

【分析】
我们可以分两步来思考这道题：第一步先判断甲、乙两图分别对应的视力缺陷类型：回忆成像规律，近视眼的成因是晶状体折光能力过强，远处平行入射的光线会在视网膜前方就会聚成像；远视眼的成因是晶状体折光能力过弱，近处物体的光线会聚后成像在视网膜后方。观察题图，甲图中平行光线经晶状体折射后，交点在视网膜前方，属于近视眼的成因；乙图中光线经晶状体折射后，交点在视网膜后方，属于远视眼的成因。第二步对应矫正方法：近视眼需要佩戴对光线有发散作用的凹透镜，让像向后移动到视网膜上；远视眼需要佩戴对光线有会聚作用的凸透镜，让像向前移动到视网膜上，再逐一匹配选项就能得到正确答案。
【解析】
1. 分析甲图：平行光线进入眼内，经过晶状体折射后，像成在视网膜的前方，这是近视眼的成因，近视眼需要佩戴凹透镜进行矫正，因此A选项描述正确，B选项描述错误。
2. 分析乙图：光线进入眼内，经过晶状体折射后，像成在视网膜的后方，这是远视眼的成因，远视眼需要佩戴凸透镜进行矫正，因此C、D选项描述错误。
综上，本题选A。
【答案】
A
【知识点】
近视眼成因，远视眼成因，视力矫正
【点评】
本题是光学中视力相关的基础考题，核心易错点是容易混淆近视、远视的成像位置和对应的矫正透镜，解题时可以牢记规律“近前凹，远后凸”，也就是近视像成在视网膜前，用凹透镜矫正；远视像成在视网膜后，用凸透镜矫正，就能快速准确判断。
【难度系数】
0.8

【分析】
我们可以先分别回忆显微镜、开普勒式天文望远镜的成像原理，再逐一比对每个选项判断正误：第一步，先明确显微镜的物镜和目镜的成像功能：显微镜的物镜焦距短，会把放在一倍到二倍焦距之间的标本成倒立、放大的实像，作用类似投影仪；目镜焦距长，会把物镜成的实像再次作为物体，成正立、放大的虚像，作用类似放大镜。第二步，明确图中天文望远镜的物镜和目镜的成像功能：望远镜的物镜焦距长，会把极远处的天体成倒立、缩小的实像，作用类似照相机；目镜焦距短，把物镜成的实像再次放大成正立的虚像，作用类似放大镜。第三步，逐个排查选项，排除错误描述得到正确答案。
【解析】
我们逐个分析选项：
A选项：显微镜的物镜相当于投影仪，成倒立放大实像；目镜相当于放大镜，成正立放大虚像，A选项把两者的作用说反了，描述错误。
B选项：天文望远镜的物镜相当于照相机，成倒立缩小的实像；目镜相当于放大镜，成正立放大的虚像，并非相当于投影仪，描述错误。
C选项：显微镜经过物镜成倒立实像，目镜进一步放大虚像后，最终看到的是倒立的像，不是正立的，描述错误。
D选项：图中的天文望远镜属于开普勒望远镜，目镜和物镜都是凸透镜，物镜成倒立缩小的实像，目镜成正立放大的虚像，二者成像特点不同，描述正确。
【答案】D
【知识点】显微镜成像原理，望远镜成像原理，凸透镜成像应用
【点评】本题考察显微镜和天文望远镜的核心成像规律，易错点是混淆物镜、目镜分别对应的凸透镜成像应用，以及误判显微镜最终成像的正倒，解题时要牢记两类仪器的物镜、目镜各自的成像功能，避免记反对应关系。
【难度系数】
0.7

【分析】
我们可以采用逐个判断表述正误的思路解题：首先回忆红外线、紫外线的特性、生活应用以及二者的传播规律，逐一核对题目给出的4个说法：明确灭菌利用的是紫外线而非红外线，遥控器依靠红外线工作，验钞机依靠紫外线的荧光效应工作，二者都属于电磁波可以在真空中传播，筛选出全部正确的表述后匹配对应选项即可。
【解析】
我们逐一分析每个表述：
1. ①家用消毒柜的灭菌灯是利用紫外线的强杀菌作用来消毒的，红外线不具备灭菌功能，该说法错误；
2. ②电视机的遥控器通过发射不同编码的红外线信号实现对设备的遥控，该说法正确；
3. ③紫外线可以使荧光物质发光，验钞机利用该特性触发钞票上的荧光防伪标记，以此鉴别钞票真伪，该说法正确；
4. ④红外线、紫外线都属于电磁波，电磁波传播不需要介质，二者都可以在真空中传播，该说法错误。
因此正确的表述只有②③，对应选项B。
【答案】
B
【知识点】
红外线的应用，紫外线的应用，电磁波的传播
【点评】
本题属于不可见光相关的基础识记类考题，考点紧密结合生活常见电器的工作原理，只要熟记红外线、紫外线的核心特性与对应应用，明确二者属于电磁波的共性，就可以轻松做出判断，是初中光学部分的高频基础考点。
【难度系数】
0.9
