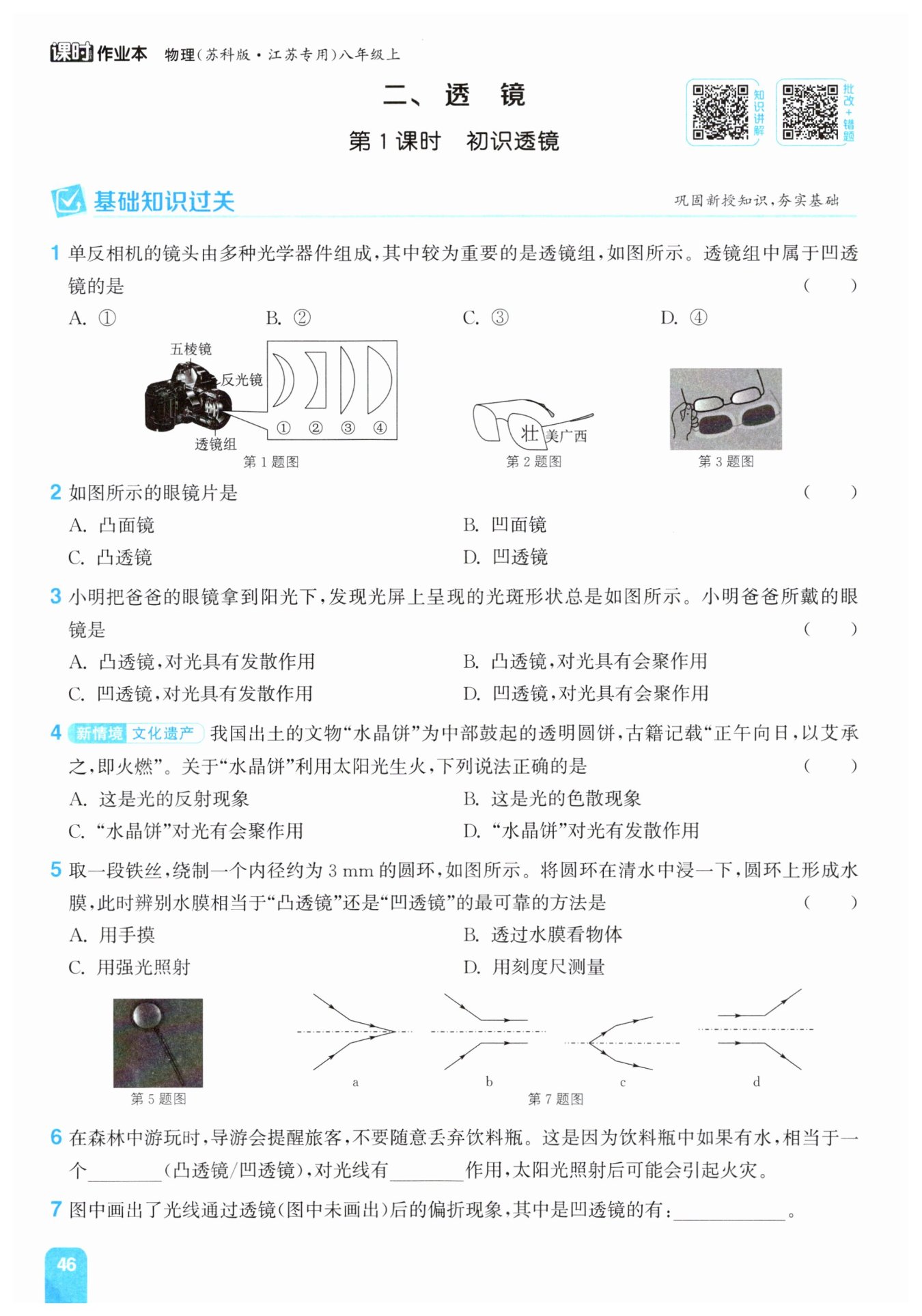

第46页 - 通城学典课时作业本八年级物理苏科版江苏专用

B

C

B

凸透镜

会聚

a、b、d

【分析】
这道题的核心是区分凸透镜和凹透镜，解题时首先要明确两类透镜的判断标准：通过透镜的厚度分布来区分，中间厚度大于边缘厚度的是凸透镜，中间厚度小于边缘厚度的是凹透镜。接下来我们只需要逐个观察图中四个光学器件的外形，对比它们的中间和边缘的厚度，就能快速找出符合凹透镜特征的选项。
【解析】
根据透镜的分类规则：
凸透镜的外形特征为中间厚、边缘薄；
凹透镜的外形特征为中间薄、边缘厚。
逐一分析四个器件：
1. 器件①：整体中间厚度大于边缘厚度，属于凸透镜；
2. 器件②：整体中间厚度小于边缘厚度，符合凹透镜的特征；
3. 器件③：整体中间厚度大于边缘厚度，属于凸透镜；
4. 器件④：整体中间厚度大于边缘厚度，属于凸透镜。
因此属于凹透镜的是②，对应选项B。
【答案】
B
【知识点】
透镜分类；凹透镜特征
【点评】
本题属于光学基础概念题，主要考察学生对凸透镜、凹透镜外形特点的识记与辨析能力，没有复杂的计算和推导，只要牢记两类透镜的厚度区别就可以轻松选出正确答案，是透镜章节的入门类习题。
【难度系数】
0.9

【分析】
解题时首先观察题图的现象：透过该眼镜片，后方的“壮”字被放大了。首先第一步先区分面镜和透镜：凸面镜、凹面镜都属于面镜，利用光的反射成像，本身不透明，无法透过镜片看到镜片后方的文字，因此可以直接排除A、B选项。接下来对比凸透镜和凹透镜的成像特点：凹透镜始终成正立、缩小的虚像，不符合图中字被放大的现象；而凸透镜在物距小于一倍焦距时相当于放大镜，可成正立、放大的虚像，和题图现象吻合，由此即可判断镜片类型。
【解析】
1. 排除面镜选项：凸面镜、凹面镜是不透明的光学元件，依靠光的反射工作，无法透过它们观察到后方的文字，因此A、B错误；
2. 对比透镜成像特点：透过题图中的眼镜片，看到镜片后方的文字被放大，凹透镜对光线有发散作用，透过凹透镜观察物体只能得到正立缩小的虚像，不符合该现象；凸透镜作为放大镜使用时（物距小于1倍焦距），可以成正立、放大的虚像，和题图特征完全吻合，因此该眼镜片是凸透镜。
综上本题选C。
【答案】
C
【知识点】
凸透镜成像规律，透镜分类
【点评】
本题结合生活中的眼镜场景考察光学元件的成像特点，易错点是容易混淆凹透镜和凸透镜的成像效果，解题的核心突破口是先通过“可透过镜片看到后方文字”的特征快速排除面镜类选项，再结合放大的成像特征选出正确答案，属于基础的光学应用题。
【难度系数】
0.8

【分析】
我们可以按照以下思路逐步推导：首先回忆两类透镜的核心光学差异：凸透镜对光线有会聚作用，平行的太阳光经过凸透镜后，移动光屏的过程中一定会出现一个最小最亮的会聚光斑；凹透镜对光线有发散作用，平行太阳光经过凹透镜后会向外散开，无论怎么调整光屏和镜片的距离，得到的光斑始终比镜片面积大，永远无法形成最小的会聚亮点。结合题目描述“光屏上呈现的光斑形状总是如图所示”，也就是光斑始终比镜片大，没有出现最小会聚点，由此可以判断该镜片是凹透镜，凹透镜对光的作用是发散，最后再逐一排除错误选项即可得到正确答案。
【解析】
1. 明确透镜的光学特性：凸透镜对光线有会聚作用，平行于主光轴的太阳光经过凸透镜后会会聚到焦点，移动光屏时可以得到一个最小最亮的光斑；凹透镜对光线有发散作用，平行光经过凹透镜后向外偏折，无论如何移动光屏，得到的光斑都比镜片的面积大，无法形成最小的会聚亮点。
2. 结合题干现象判断透镜类型：本题中眼镜放在阳光下，光屏上的光斑始终比镜片大，没有出现最小的会聚亮斑，说明该透镜对光线起到发散作用，属于凹透镜。
3. 逐一判断选项：
A选项：凸透镜对光具有发散作用，性质描述错误，排除；
B选项：凸透镜对光具有会聚作用，不符合题干中光斑始终大于镜片的特征，排除；
C选项：凹透镜，对光具有发散作用，完全符合推导结果；
D选项：凹透镜对光具有会聚作用，性质描述错误，排除。
因此本题选C。
【答案】
C
【知识点】
凸透镜会聚作用
凹透镜发散作用
【点评】
本题结合生活中眼镜的场景考察透镜的基础光学性质，易错点一是部分同学会默认眼镜都是凸透镜，忽略近视眼镜为凹透镜；易错点二是混淆两类透镜对光线的作用，记错凹透镜、凸透镜的光学效果，解题时要抓住“始终无法得到最小会聚光斑”这个核心特征来判断透镜类型，不要被片面的生活经验误导。
【难度系数】
0.7

【分析】
我们先从题干提取两个核心关键信息：①“水晶饼”是中部鼓起的透明圆饼，说明它的结构是中间厚、边缘薄，符合凸透镜的结构特征；②它对着太阳光可以让下方的易燃艾草被点燃，说明它能把太阳光的能量集中到小范围区域，也就是对光线有会聚作用。接下来我们逐个比对选项，先判断光的传播类型，光穿过透明的水晶饼属于光的折射范畴，既不是反射也不是色散，结合凸透镜的性质就能直接选出正确答案。
【解析】
1. 判断光学元件属性：“水晶饼”是中部鼓起的透明圆饼，属于中间厚、边缘薄的凸透镜。
2. 分析生火原理：凸透镜对光线有会聚作用，可以将平行的太阳光会聚到焦点处，焦点位置温度大幅升高，足以点燃艾草，该过程利用的是光的折射原理。
3. 逐一判断选项：
A选项：光的反射是光在介质分界面改变传播方向、返回原介质的现象，本题中光穿过了透明的水晶饼，不属于光的反射现象，A错误。
B选项：光的色散是复色光分解为多种单色光的现象，该过程没有将太阳光分解为不同色光，和色散无关，B错误。
C选项：“水晶饼”作为凸透镜，对光有会聚作用，才能聚集光线提升温度点燃艾草，C正确。
D选项：对光有发散作用的是凹透镜，无法会聚太阳光获得高温点燃可燃物，D错误。
【答案】C
【知识点】凸透镜的会聚作用；光的折射
【点评】本题结合我国古代文化遗产的新情境命题，将传统文化和基础光学知识点结合，解题核心是从题干描述的“中部鼓起的透明圆饼”识别出该物体属于凸透镜，再结合透镜的基础性质即可快速判断，侧重考查对基础透镜特性的理解。
【难度系数】0.9

【分析】
我们要判断圆环上的水膜属于凸透镜还是凹透镜，首先需要结合不同辨别方法的实际可行性来思考：首先排除会破坏水膜的操作，再对比剩余方法的现象明显程度、操作难度。结合透镜的核心特点：凸透镜观察近处物体有放大作用，凹透镜观察物体有缩小作用，同时注意这个水膜厚度极薄、极易破损的特点，逐个分析选项的合理性，就能选出最可靠的方法。
【解析】
A. 水膜非常薄且极易破损，用手触摸会直接将水膜破坏，无法完成判断，该操作不可行，A错误；
B. 透过水膜观察近处的物体：若观察到的物体被放大，说明水膜中间厚、边缘薄，属于凸透镜；若观察到的物体被缩小，说明水膜中间薄、边缘厚，属于凹透镜。该方法操作简便，不会破坏水膜，成像的大小变化现象十分明显，是最可靠的判断方法，B正确；
C. 水膜的厚度极小，用强光照射时，光线的会聚或发散效果非常微弱，几乎无法通过光斑的变化区分透镜类型，该方法不可靠，C错误；
D. 水膜中间和边缘的厚度差远小于1mm，普通刻度尺的分度值为1mm，精度不足，无法准确测量出厚度差来判断透镜类型，D错误。
【答案】B
【知识点】透镜辨别方法，凸透镜成像特点
【点评】本题结合趣味小实验场景考察透镜的实际辨别，不能脱离实际条件死记理论方法，需要结合水膜易破损、厚度极小的特点，分析不同操作的可行性，才能选出正确答案。
【难度系数】0.7

【分析】
这道题的解题思路是先结合透镜的结构特征判断装水饮料瓶对应的透镜类型，再结合该透镜的光学性质作答：首先回忆凸透镜和凹透镜的外形区别，中间厚边缘薄的是凸透镜，装了水的透明饮料瓶，内部水的结构恰好是中间厚、边缘薄，符合凸透镜的特征；再回忆凸透镜的光学作用，它对光线有会聚效果，会聚后的太阳光能量集中，局部温度升高就容易引燃可燃物引发火灾，顺着这个逻辑就能填出两个空的答案。
【解析】
1. 装有水的透明饮料瓶，瓶内的水整体呈现中间厚、边缘薄的形态，和凸透镜的结构完全一致，因此相当于凸透镜。
2. 凸透镜的核心光学性质是对光线具有会聚作用，太阳光属于平行光，经过装水的饮料瓶后会被会聚到焦点位置，焦点处温度很高，容易点燃周边的枯枝落叶等易燃物，进而引发火灾，因此第二个空填会聚。
【答案】
凸透镜会聚
【知识点】
凸透镜识别，凸透镜的会聚作用
【点评】
本题属于物理联系生活实际的基础题型，既考察了透镜的基础性质，也通过生活中的安全场景，引导学生用所学物理知识解释日常现象，建立消防安全意识，整体难度很低。
【难度系数】
0.9

【分析】
判断透镜类型的核心依据是透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。这里的“会聚/发散”是相对概念，指折射光线和入射光线的原传播方向（将入射光线沿直线延长得到的无透镜路径）对比，若折射光线相对原路径更靠近主光轴，说明光线被会聚，对应凸透镜；若折射光线相对原路径更远离主光轴，说明光线被发散，对应凹透镜。我们只需要逐个将四幅图的入射光线延长，对比实际折射光线和原路径的偏折方向，就能判断透镜类型。
【解析】
我们逐个分析四幅图的光线偏折情况：
1. 图a：入射光线原本沿直线传播，会在比图中交点更靠左的位置就会聚到主光轴上，经过透镜后的折射光线会聚点右移，相对原传播方向向外偏折，光线被发散，属于凹透镜。
2. 图b：入射光线原本是向主光轴方向会聚的，经过透镜后变为平行光，折射光线比原入射的会聚路径更远离主光轴，光线被发散，属于凹透镜。
3. 图c：从主光轴上一点发出的发散入射光线，经过透镜后的折射光线，相对原直线传播的路径更向主光轴偏折，光线被会聚，属于凸透镜。
4. 图d：平行于主光轴的入射光线，经过透镜后向外偏折、远离主光轴，光线被发散，属于凹透镜。
综上，符合凹透镜特征的是a、b、d。
【答案】
a、b、d
【知识点】
透镜对光的作用，凹透镜发散作用，凸透镜会聚作用
【点评】
本题的易错点是误以为“光线最终相交就是会聚、对应凸透镜”，要明确会聚和发散都是相对于入射光线原本的传播趋势判断，和光线最终是否相交没有必然关系，掌握这个判断逻辑就可以准确区分两类透镜。
【难度系数】
0.6
